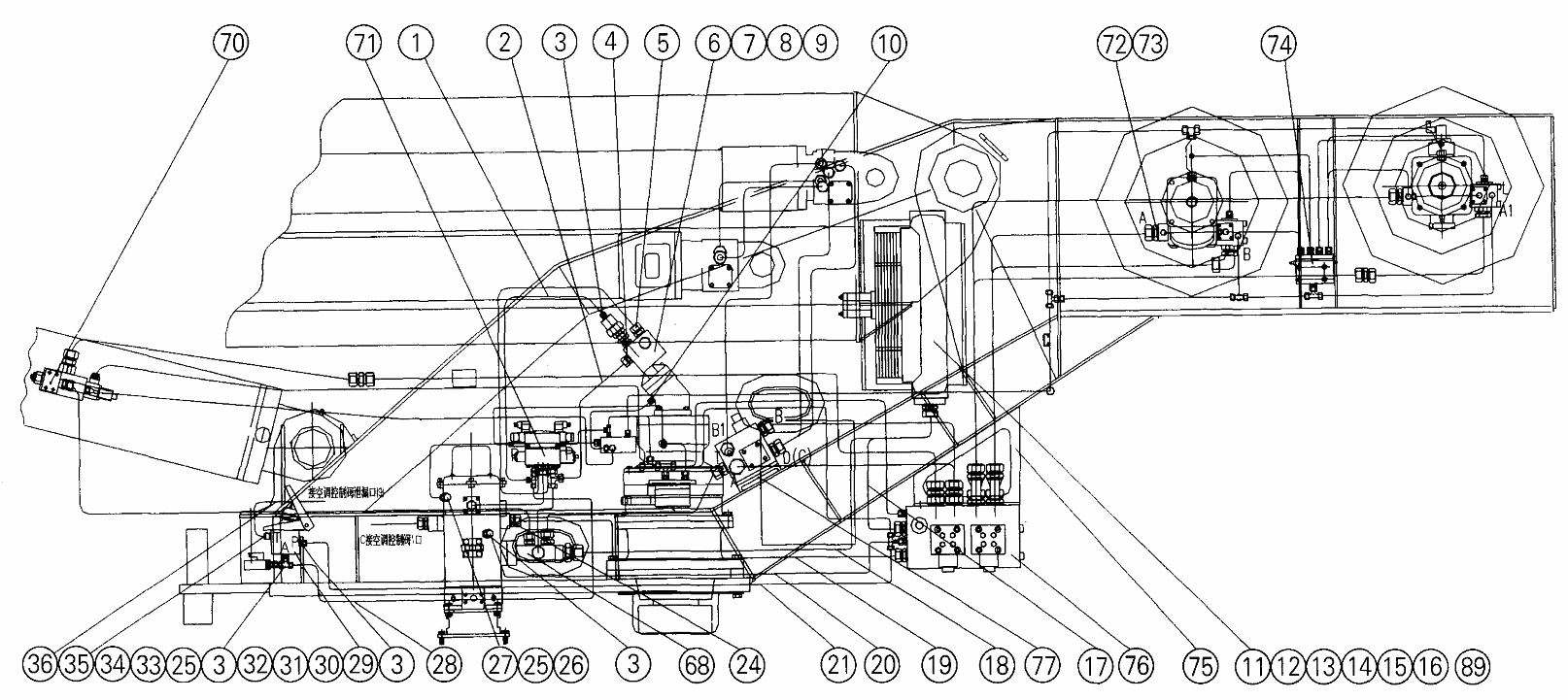

Гидросистема/Hydraulic system pipeline 08613044

← Электрооборудование/Boom end single pulley electric system 10220269 Крюк/Mid Boom Hook 11415659 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube Fitting

Каталожный номер:10122838

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube Fitting

Каталожный номер:10122839

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting

Каталожный номер:20120490

Комплект:7

Примечание:

№ на схеме:4

Наименование:Fitting

Каталожный номер:20120025

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting

Каталожный номер:20120044

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cycle valve

Каталожный номер:20100269

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8X95

Каталожный номер:10420416

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:10440001

Комплект:8

Примечание:

№ на схеме:9

Наименование:Sprail shell

Каталожный номер:20120678

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting

Каталожный номер:20120438

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cooler

Каталожный номер:10100231

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10X30

Каталожный номер:10410038

Комплект:5

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:10440006

Комплект:9

Примечание:

№ на схеме:14

Наименование:Washer 10

Каталожный номер:10440009

Комплект:13

Примечание:

№ на схеме:15

Наименование:Fitting35L/G11/4

Каталожный номер:10120435

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fitting 35L

Каталожный номер:20120009

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube Fitting

Каталожный номер:10122265

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube Fitting

Каталожный номер:10122857

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tube Fitting

Каталожный номер:10122858

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tube Fitting

Каталожный номер:10122846

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tube Fitting

Каталожный номер:10122842

Комплект:1

Примечание:

№ на схеме:24

Наименование:Flange Fitting

Каталожный номер:20120867

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting

Каталожный номер:20121581

Комплект:2

Примечание:

№ на схеме:26

Наименование:Unilateralism throttle

Каталожный номер:10100215

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting

Каталожный номер:20121678

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube Fitting

Каталожный номер:10122842

Комплект:1

Примечание:

№ на схеме:29

Наименование:Feet valve

Каталожный номер:20100384

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M6X30

Каталожный номер:10410125

Комплект:5

Примечание:

№ на схеме:31

Наименование:Washer 6

Каталожный номер:10440022

Комплект:5

Примечание:

№ на схеме:32

Наименование:Nut M6

Каталожный номер:10430009

Комплект:5

Примечание:

№ на схеме:33

Наименование:Fitting

Каталожный номер:20121083

Комплект:3

Примечание:

№ на схеме:34

Наименование:Press switch

Каталожный номер:10240147

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fitting G10/G1/4

Каталожный номер:10122335

Комплект:1

Примечание:

№ на схеме:36

Наименование:Tube Fitting

Каталожный номер:10122843

Комплект:1

Примечание:

№ на схеме:68

Наименование:Flange assembly

Каталожный номер:20120930

Комплект:1

Примечание:

№ на схеме:70

Наименование:Telescoping and elevating piping assembly

Каталожный номер:08613047

Комплект:1

Примечание:

№ на схеме:71

Наименование:Cycle valve assembly

Каталожный номер:08613005

Комплект:1

Примечание:

№ на схеме:72

Наименование:Pipes of lifting mech

Каталожный номер:08613039

Комплект:1

Примечание:

№ на схеме:73

Наименование:Pipes of lifting mech

Каталожный номер:08613051

Комплект:1

Примечание:

№ на схеме:74

Наименование:Bracket of valve

Каталожный номер:08613030

Комплект:1

Примечание:

№ на схеме:75

Наименование:Bracket of operating valve

Каталожный номер:08613016

Комплект:1

Примечание:

№ на схеме:76

Наименование:Main valve assembly

Каталожный номер:08613040

Комплект:1

Примечание:

№ на схеме:77

Наименование:Bracket

Каталожный номер:08613043

Комплект:1

Примечание:

№ на схеме:89

Наименование:Protecting plate

Каталожный номер:10140045

Комплект:1

Примечание:
