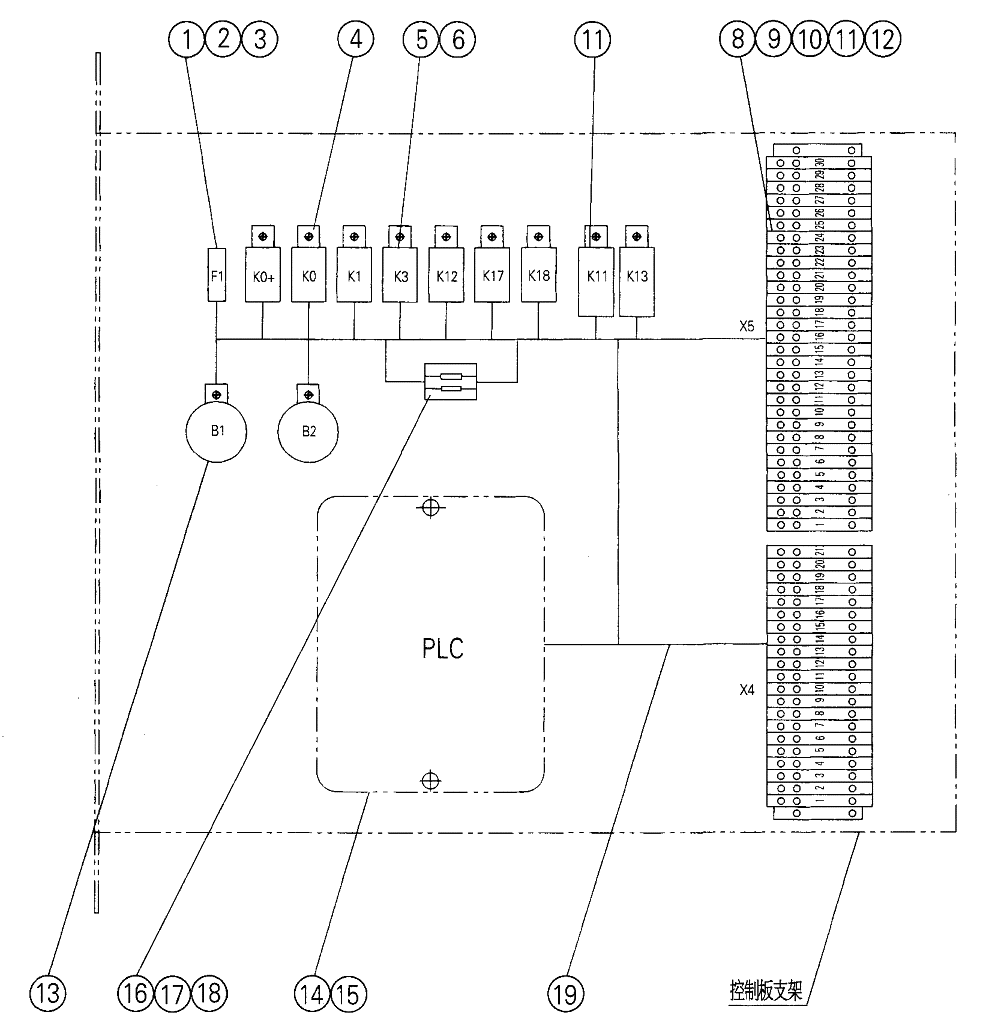

Электрооборудование/Control plate assembly 10260110

← Электрооборудование/Indicator instrument assembly construction 12102671 Электрооборудование/Right controller 10260111 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuse

Каталожный номер:10230360

Комплект:40

Примечание:

№ на схеме:2

Наименование:Fuse

Каталожный номер:12103212

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuse

Каталожный номер:10240105

Комплект:1

Примечание:

№ на схеме:4

Наименование:Relay

Каталожный номер:10220333

Комплект:2

Примечание:

№ на схеме:5

Наименование:Relay

Каталожный номер:10240125

Комплект:5

Примечание:

№ на схеме:6

Наименование:Screw M5X10

Каталожный номер:10420254

Комплект:24

Примечание:

№ на схеме:7

Наименование:Relay

Каталожный номер:10260360

Комплект:2

Примечание:

№ на схеме:8

Наименование:Mark symbol (1-30)

Каталожный номер:11210028

Комплект:2

Примечание:

№ на схеме:9

Наименование:Terminal

Каталожный номер:20250013

Комплект:100

Примечание:

№ на схеме:10

Наименование:Terminal

Каталожный номер:10230079

Комплект:51

Примечание:

№ на схеме:11

Наименование:Slide L= 500mm

Каталожный номер:30801004

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stationary terminal

Каталожный номер:20230029

Комплект:2

Примечание:

№ на схеме:13

Наименование:Buzzer

Каталожный номер:10200184

Комплект:2

Примечание:

№ на схеме:14

Наименование:Controller

Каталожный номер:20240040

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M6X15

Каталожный номер:10420099

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fuse

Каталожный номер:10240183

Комплект:1

Примечание:

№ на схеме:17

Наименование:Resistance

Каталожный номер:10250046

Комплект:2

Примечание:

№ на схеме:18

Наименование:Resistance

Каталожный номер:10250007

Комплект:1

Примечание:

№ на схеме:19

Наименование:Control wires

Каталожный номер:12102692

Комплект:1

Примечание:

№ на схеме:20

Наименование:Controller

Каталожный номер:20240301

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLC controller

Каталожный номер:20240274

Комплект:1

Примечание:
