Стрела/Telescoping units QY65K.02II.6

← Стрела/5th section QY65K.02II.5 Подшипник/Slewing bearing QY65K.06 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

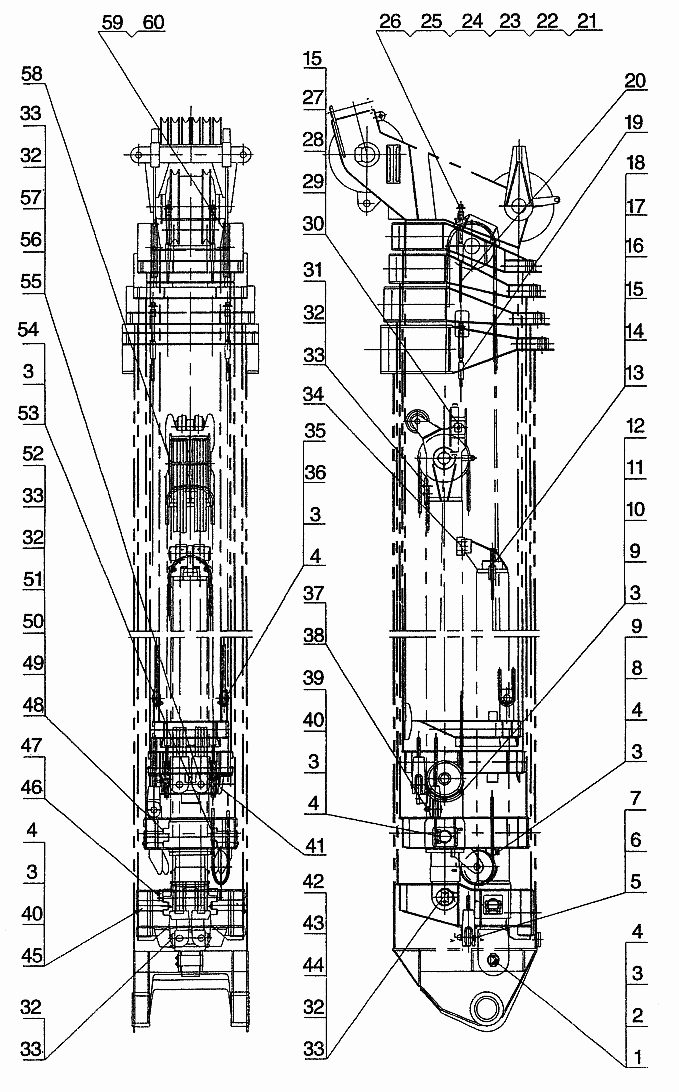

№ на схеме:1

Наименование:Pin Shaft

Каталожный номер:QY50K.02II.6-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining plate

Каталожный номер:QY50K.02II.6-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x20

Каталожный номер:10410011

Комплект:18

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:10440001

Комплект:28

Примечание:

№ на схеме:5

Наименование:Rope seat

Каталожный номер:QY50K.02II.6.3

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin shaft

Каталожный номер:QY50K.02II.6-19

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clip

Каталожный номер:QY50K.02II.6-20

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rope hold

Каталожный номер:QY50K.02II.6.22

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:10440062

Комплект:10

Примечание:

№ на схеме:10

Наименование:Bolt M8x40

Каталожный номер:10410140

Комплект:6

Примечание:

№ на схеме:11

Наименование:Nut M8

Каталожный номер:10430001

Комплект:6

Примечание:

№ на схеме:12

Наименование:Rope holder

Каталожный номер:QY50K.02II.6.33A

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rope holder

Каталожный номер:QY50K.02II.6-28

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M6x35

Каталожный номер:10410006

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M6

Каталожный номер:10430009

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 6

Каталожный номер:10440022

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M12x35

Каталожный номер:10410389

Комплект:10

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:10440010

Комплект:10

Примечание:

№ на схеме:19

Наименование:Grossly rope I

Каталожный номер:QY65K.02II.6.10

Комплект:1

Примечание:

№ на схеме:20

Наименование:Grossly rope II

Каталожный номер:QY65K.02II.6.11

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut M12

Каталожный номер:10430224

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 16

Каталожный номер:10440005

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 16

Каталожный номер:10440119

Комплект:8

Примечание:

№ на схеме:24

Наименование:Nut M20

Каталожный номер:10430125

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M20

Каталожный номер:10430008

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 20

Каталожный номер:10440121

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt M6x16

Каталожный номер:10410374

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pully

Каталожный номер:QY50K.02II.6.30

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:QY50K.02II.6-31

Комплект:2

Примечание:

№ на схеме:30

Наименование:Retaining plate

Каталожный номер:QY50K.02II.6-32

Комплект:2

Примечание:

№ на схеме:31

Наименование:Rope roller

Каталожный номер:QY50K.02II.6-13

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 10

Каталожный номер:10440006

Комплект:16

Примечание:

№ на схеме:33

Наименование:Bolt M10x25

Каталожный номер:10430021

Комплект:16

Примечание:

№ на схеме:34

Наименование:Guied bracket

Каталожный номер:QY65K.02II.6.8A

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fixed plate

Каталожный номер:QY25K.02II.5-10

Комплект:2

Примечание:

№ на схеме:36

Наименование:Thick rope II

Каталожный номер:QY65K.02II.6.7

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pin

Каталожный номер:QY25K.02II.5-27

Комплект:2

Примечание:

№ на схеме:38

Наименование:Clip

Каталожный номер:QY25K.02II.5-28

Комплект:2

Примечание:

№ на схеме:39

Наименование:Pin shaft

Каталожный номер:QY65K.02II.6-4

Комплект:2

Примечание:

№ на схеме:40

Наименование:Fixed plate

Каталожный номер:QY65K.02II.6-5

Комплект:4

Примечание:

№ на схеме:41

Наименование:Rope seat

Каталожный номер:QY65K.02II.6.5

Комплект:1

Примечание:

№ на схеме:42

Наименование:Sleeve

Каталожный номер:QY65K.02II.6-12

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pin shaft

Каталожный номер:QY65K.02II.6-2

Комплект:1

Примечание:

№ на схеме:44

Наименование:Retaining plate

Каталожный номер:QY65K.02II.6-3

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pin shaft

Каталожный номер:QY65K.02II.6-1

Комплект:2

Примечание:

№ на схеме:46

Наименование:Mat

Каталожный номер:QY65K.02II.6-17

Комплект:2

Примечание:

№ на схеме:47

Наименование:Mat

Каталожный номер:QY65K.02II.6-18

Комплект:4

Примечание:

№ на схеме:48

Наименование:Mat

Каталожный номер:QY50K.02II.6-25

Комплект:2

Примечание:

№ на схеме:49

Наименование:Mat

Каталожный номер:QY50K.02II.6-26

Комплект:4

Примечание:

№ на схеме:50

Наименование:Rope trestle

Каталожный номер:QY65K.02II.6.13

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plate

Каталожный номер:QY50K.02II.6-24

Комплект:2

Примечание:

№ на схеме:52

Наименование:Washer 10

Каталожный номер:10440009

Комплект:2

Примечание:

№ на схеме:53

Наименование:Rope holder

Каталожный номер:QY50K.02II.6.34

Комплект:2

Примечание:

№ на схеме:54

Наименование:Bolt M8x16

Каталожный номер:10410026

Комплект:4

Примечание:

№ на схеме:55

Наименование:Thick rope I

Каталожный номер:QY65K.02II.6.6

Комплект:2

Примечание:

№ на схеме:56

Наименование:Pin shaft

Каталожный номер:QY50K.02II.6-29

Комплект:2

Примечание:

№ на схеме:57

Наименование:Ring 35

Каталожный номер:10450046

Комплект:2

Примечание:

№ на схеме:58

Наименование:Guide pully

Каталожный номер:QY65K.02II.6.9

Комплект:1

Примечание:

№ на схеме:59

Наименование:Wheel

Каталожный номер:QY25K.02II.5.22

Комплект:2

Примечание:

№ на схеме:60

Наименование:Pin

Каталожный номер:QY25K.02II.5-23

Комплект:2
