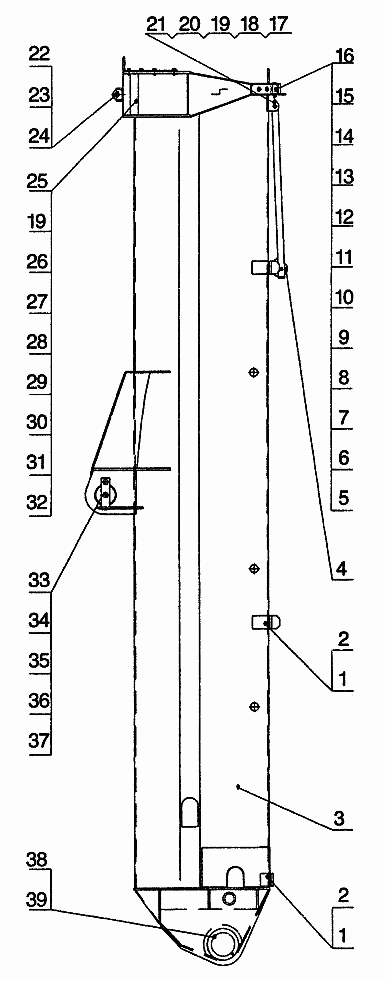

Стрела/Base boom QY65K.02II.1

← Стрела/Boom QY65K.02II Ролик/Roll QY65K.02II.1.2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base boom structure

Каталожный номер:QY65K.02II.1.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Roller

Каталожный номер:QY65K.02II.1.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Slleve

Каталожный номер:QY25K.02II.1-3

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:QY65K.02II.1-3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:QY65K.02II.1-4

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:QY25K.02II.1-6

Комплект:6

Примечание:

№ на схеме:7

Наименование:Support

Каталожный номер:QY25K.02II.1-7

Комплект:2

Примечание:

№ на схеме:8

Наименование:Slider

Каталожный номер:QY65K.02II.1-11

Комплект:2

Примечание:

№ на схеме:9

Наименование:Skids

Каталожный номер:QY65K.02II.1-5

Комплект:3

Примечание:

№ на схеме:10

Наименование:Shaft bushing

Каталожный номер:QY50K.02II.1-6

Комплект:2

Примечание:

№ на схеме:11

Наименование:Retaining plate

Каталожный номер:QY50K.02II.1-7

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M8x25

Каталожный номер:10420079

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:QY25K.02II-1.14-2

Комплект:5

Примечание:

№ на схеме:14

Наименование:Slider

Каталожный номер:QY65K.02II.1-6

Комплект:2

Примечание:

№ на схеме:15

Наименование:Mat

Каталожный номер:QY50K.02II.1-10

Комплект:2

Примечание:

№ на схеме:16

Наименование:Slider

Каталожный номер:QY65K.02II.1-7

Комплект:2

Примечание:

№ на схеме:17

Наименование:Mat

Каталожный номер:QY65K.02II.1-8

Комплект:2

Примечание:

№ на схеме:18

Наименование:Mat

Каталожный номер:QY65K.02II.1-9

Комплект:4

Примечание:

№ на схеме:19

Наименование:Mat

Каталожный номер:QY65K.02II.1-10

Комплект:4

Примечание:

№ на схеме:20

Наименование:Retaining plate

Каталожный номер:QY50K.02II.1-15

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin shaft

Каталожный номер:QY50K.02II.1-16

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:QY50K.02II.1-17

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt M12x40

Каталожный номер:10410040

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 12

Каталожный номер:10440010

Комплект:10

Примечание:

№ на схеме:25

Наименование:Washer 12

Каталожный номер:10440123

Комплект:4

Примечание:

№ на схеме:26

Наименование:Nut M12

Каталожный номер:10430005

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M8x25

Каталожный номер:10420079

Комплект:3

Примечание:

№ на схеме:28

Наименование:Washer 8

Каталожный номер:10440062

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 8

Каталожный номер:10440001

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nut M8

Каталожный номер:10430001

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut M16

Каталожный номер:10430078

Комплект:6

Примечание:

№ на схеме:32

Наименование:Pin B16x80

Каталожный номер:10470107

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pin 4x30

Каталожный номер:10470007

Комплект:4

Примечание:

№ на схеме:34

Наименование:Screw M8x10

Каталожный номер:10420092

Комплект:9

Примечание:

№ на схеме:35

Наименование:Oil cup M10x1

Каталожный номер:10810006

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M12x25

Каталожный номер:10420004

Комплект:8

Примечание:

№ на схеме:37

Наименование:Pin 6.3x45

Каталожный номер:10470012

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M20x40

Каталожный номер:10410324

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer 20

Каталожный номер:10440015

Комплект:2

Примечание:
