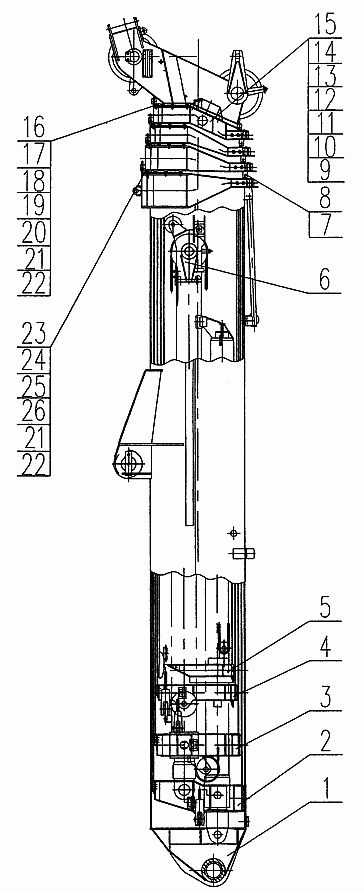

Стрела/Boom QY50K.02II

← Крюк/Hook QY50K.01 Стрела/Base boom QY50K.02II.1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base Boom

Каталожный номер:QY50K.02II.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:2nd Section

Каталожный номер:QY50K.02II.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:3rd Section

Каталожный номер:QY50K.02II.3

Комплект:1

Примечание:

№ на схеме:4

Наименование:4th Section

Каталожный номер:QY50K.02II.4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fifth Section

Каталожный номер:QY50K.02II.5

Комплект:1

Примечание:

№ на схеме:6

Наименование:Telescoping Units

Каталожный номер:QY50K.02II.6

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:QY25K.02II-10

Комплект:15

Примечание:

№ на схеме:8

Наименование:Nut M16

Каталожный номер:10430153

Комплект:15

Примечание:

№ на схеме:9

Наименование:Tutelage Plate

Каталожный номер:QY25K.02II.6

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:QY25K.02II-7

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:QY25K.02II-8

Комплект:4

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:QY25K.02II-9

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M8x10

Каталожный номер:10410780

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer8

Каталожный номер:10440001

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer8

Каталожный номер:10440062

Комплект:8

Примечание:

№ на схеме:16

Наименование:Retaining Block

Каталожный номер:QY25K.02II-11

Комплект:3

Примечание:

№ на схеме:17

Наименование:Mat

Каталожный номер:QY25K.02II-12

Комплект:3

Примечание:

№ на схеме:18

Наименование:Mat

Каталожный номер:QY25K.02II-13

Комплект:3

Примечание:

№ на схеме:19

Наименование:Mat

Каталожный номер:QY25K.02II-14

Комплект:3

Примечание:

№ на схеме:20

Наименование:Mat

Каталожный номер:QY25K.02II-15

Комплект:6

Примечание:

№ на схеме:21

Наименование:Screw M12x50

Каталожный номер:10420283

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washerl2

Каталожный номер:10440010

Комплект:8

Примечание:

№ на схеме:23

Наименование:Retaining Block

Каталожный номер:QY50K.02II-7

Комплект:1

Примечание:

№ на схеме:24

Наименование:Mat

Каталожный номер:QY50K.02II-8

Комплект:1

Примечание:

№ на схеме:25

Наименование:Mat

Каталожный номер:QY50K.02II-9

Комплект:1

Примечание:

№ на схеме:26

Наименование:Mat

Каталожный номер:QY50K.02II-10

Комплект:1

Примечание:
