Электрооборудование/Balance electric system QY16K.11.6

← Электрооборудование/Operating cabs electric system QY16K.11.1A Электрооборудование/Jib boom electric system QY35K.11.3B →

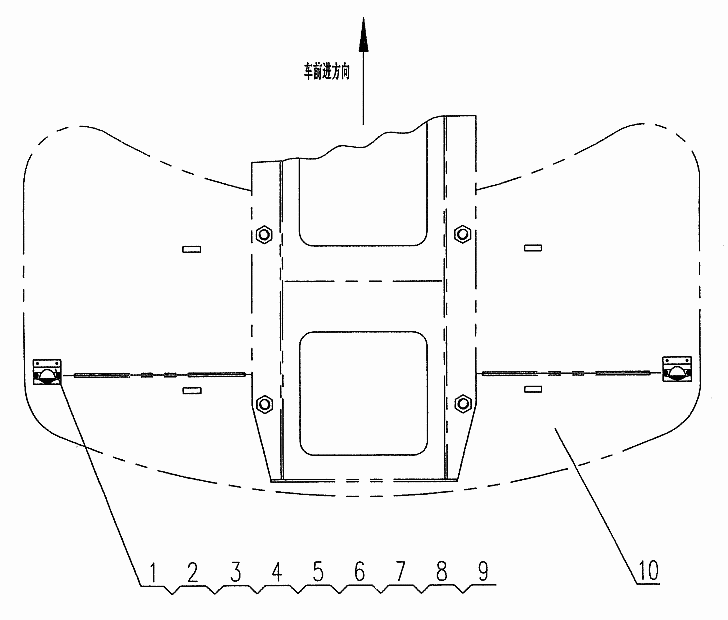

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Outline lamp support

Каталожный номер:QY16K.11.6-2

Комплект:2

Примечание:

№ на схеме:2

Наименование:Outline lamp

Каталожный номер:10200075

Комплект:2

Примечание:

№ на схеме:3

Наименование:Wire L=10m

Каталожный номер:30249014

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M6x20

Каталожный номер:10410678

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 6

Каталожный номер:10440021

Комплект:8

Примечание:

№ на схеме:6

Наименование:Screw M6x10

Каталожный номер:10420222

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sheet plug

Каталожный номер:10230040

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw Мбx15

Каталожный номер:10420099

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pipe clip

Каталожный номер:11210544

Комплект:4

Примечание:

№ на схеме:10

Наименование:Balance electric system welded construction

Каталожный номер:QY16K.11.6.1

Комплект:1

Примечание:
