Задний мост XZ25K.57A

Задний мост XZ25K.57A

← Главный редуктор 82753600 Ведущий мост 18/20TMRF-C223BD →

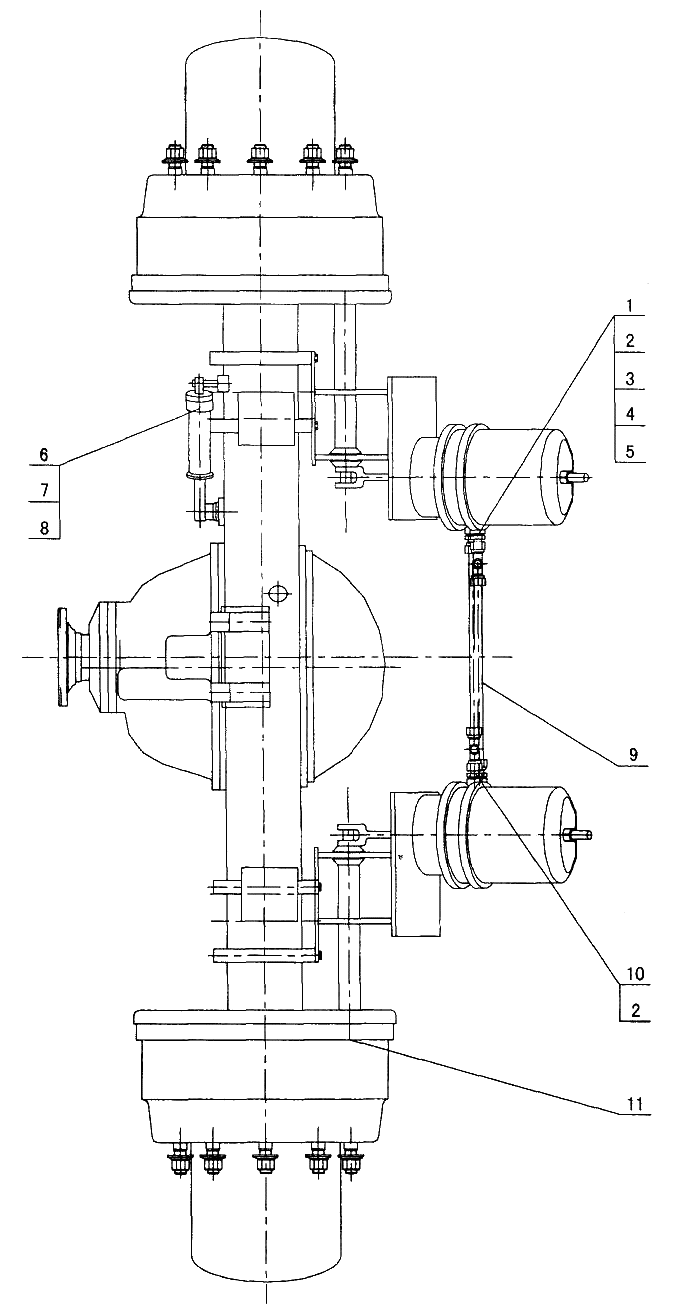

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Вертикальный штуцер
Каталожный номер:XZ16K.56-1A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба 16
Каталожный номер:10440018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Зажимная втулка 14
Каталожный номер:10120341
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Гайка E14
Каталожный номер:10121953
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Штуцер G14
Каталожный номер:10120534
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шайба 10
Каталожный номер:10440029
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт M10X1
Каталожный номер:10410246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Штуцер E6
Каталожный номер:10120724
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Штуцер рукава
Каталожный номер:10124653
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Вертикальный штуцер
Каталожный номер:XZ16K.56-3A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ведущий мост
Каталожный номер:18/20TMRF-C223BD
Комплект:1
Примечание:
