Вертикальный гидроцилиндр QY25K.69.2

Вертикальный гидроцилиндр QY25K.69.2

← Вертикальный гидроцилиндр QY25K.69.1 Установка центрального поворотного механизма QY16K.70B (двигатель 6CL280-2) →

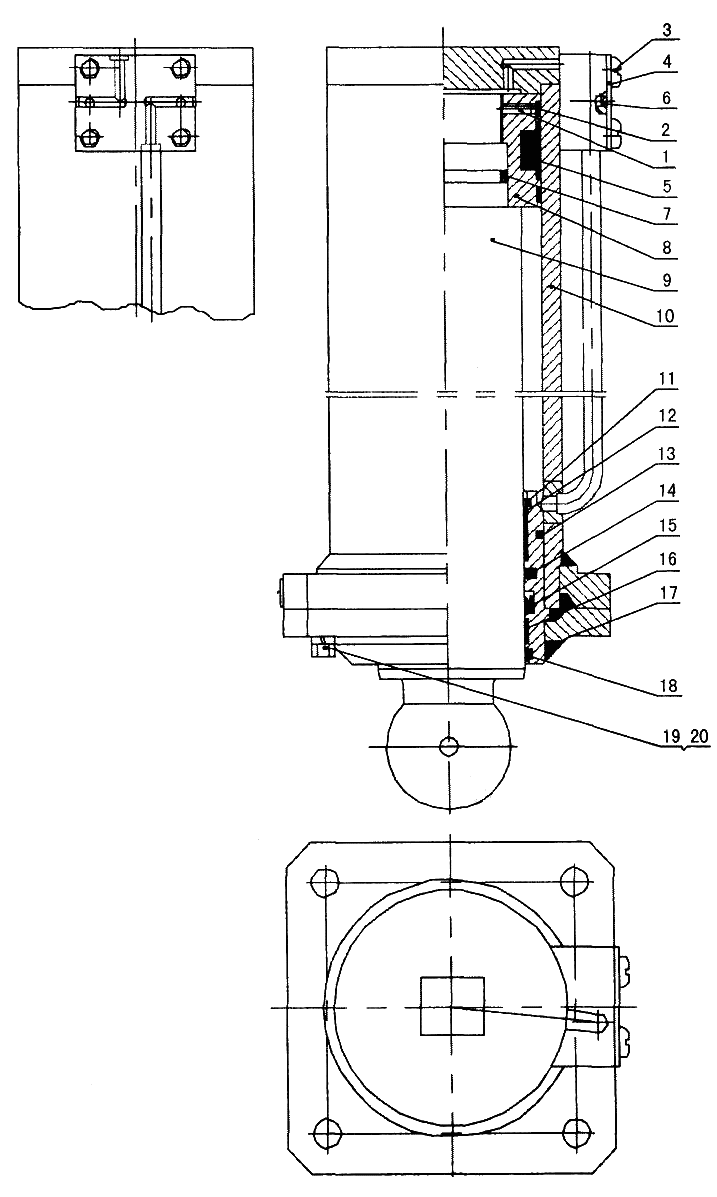

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Фиксирующий болт M8X16
Каталожный номер:GB78-85
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Опорное кольцо D125X9.7X3
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт M10Xl5
Каталожный номер:GB67-85
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Накладка
Каталожный номер:QY16K.69.1—01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Комбинированный уплотнитель ZW D125X100X25.4
Каталожный номер:ZW 0125 00260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Защитная заглушка N49
Каталожный номер:JB/ZQ4214-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Кольцо 70X5.7
Каталожный номер:GB1235-76
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Поршень
Каталожный номер:QY25K.69.1A-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Поршневой шток
Каталожный номер:QY25K.69.2A—01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Цилиндр
Каталожный номер:QY25K.69.2A-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Упорное кольцо
Каталожный номер:QY16-101B-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Подшипник без смазки dl00X35X2.5
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Кольцо 125X5.7
Каталожный номер:GB1235 —76
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Упорное кольцо D125X116X2
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Герметик d100X6.3
Каталожный номер:GKS-1000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Герметик модели IUIS d100X112X14
Каталожный номер:00LC312A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Опора штока d100X15X2.5
Каталожный номер:QY25-642OB-04
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Направляющая втулка
Каталожный номер:QY25K.69.1B—02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Пылеулавливающее кольцо модели LBH d100X110X6X8
Каталожный номер:CL0154C2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Болт M10X35
Каталожный номер:GB7O-85
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Шайба 10
Каталожный номер:GB93-87
Комплект:2
Примечание:
