Телескопический гидроцилиндр II 10100746

Телескопический гидроцилиндр II 10100746

← Телескопический гидроцилиндр I 10100745 Одношкивный блок на острие стрелы 01818001 →

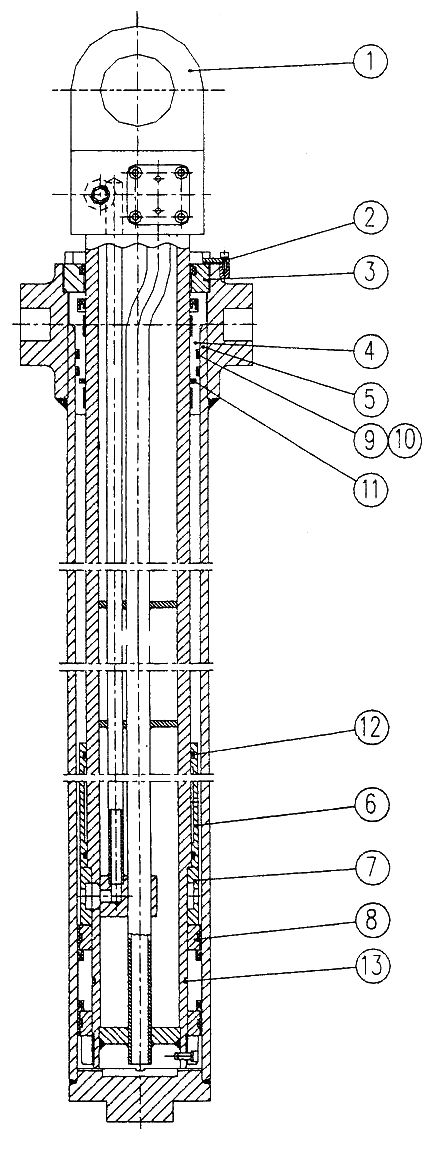

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Поршневой шток
Каталожный номер:QY25K5.16.2-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Упорный блок
Каталожный номер:QY50K.16.1A-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Накладка
Каталожный номер:QY23K5.16.2-02
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Направляющая втулка
Каталожный номер:QY16D.16-03
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Цилиндр
Каталожный номер:QY25K5.16.2-03
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Распорная втулка 1
Каталожный номер:QY25K.16.2-04
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Распорная втулка 2
Каталожный номер:QY16D.16-06
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Упорная пластина
Каталожный номер:QY16D.16-07
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Кольцо 139.07X5.33
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Упорное кольцо 140.41X4.65
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Уплотнитель dl25X6.3
Каталожный номер:S55013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Кольцо 125х5.3
Каталожный номер:10130305
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Кольцо 104.14X5.33
Каталожный номер:
Комплект:1
Примечание:
