Поворотный амортизационный клапан 01813127

Поворотный амортизационный клапан 01813127

← Трубопроводы поворотного механизма и воздушного кондиционера 01813123 Направляющие рельсы 01813141 →

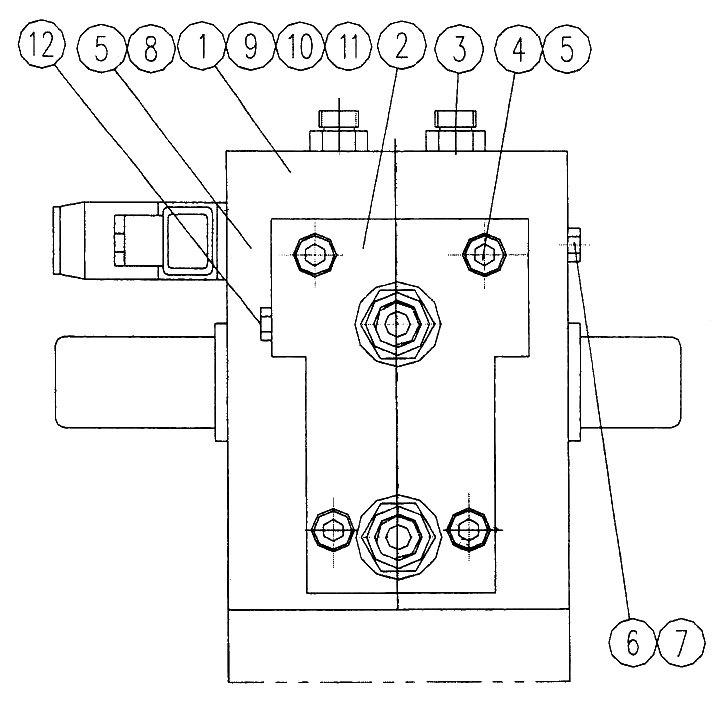

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Переходный блок
Каталожный номер:10121073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Штуцер
Каталожный номер:10121074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Штуцер
Каталожный номер:10123815
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Болт
Каталожный номер:10420007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 10
Каталожный номер:10440006
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Заглушка
Каталожный номер:10130107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шайба 8
Каталожный номер:10440060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт
Каталожный номер:10420070
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Штуцер
Каталожный номер:10120579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба 14
Каталожный номер:10440016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Поворотный амортизационный клапан
Каталожный номер:10100170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Заглушка
Каталожный номер:10130095
Комплект:1
Примечание:
