Опора подвесной стрелы QY30K5.61

← Кондиционер XZ16K.83A Возвратный масляный трубопровод QY3OK5.65.1 →

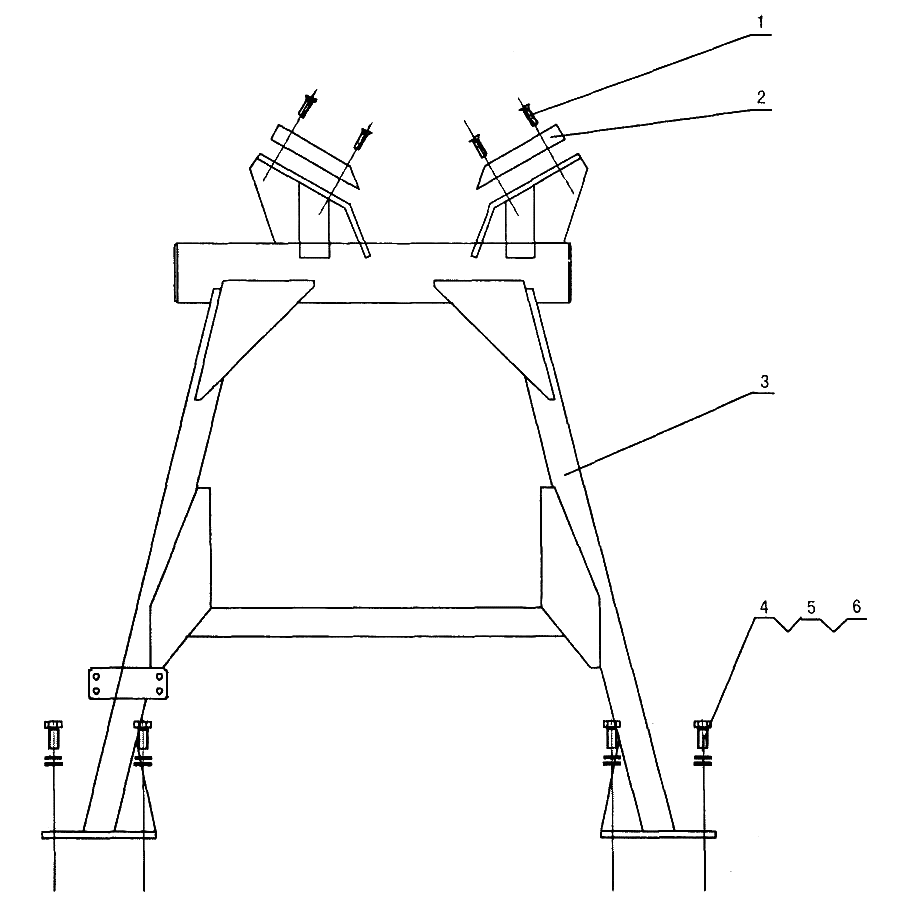

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Винт M10X25

Каталожный номер:10420038

Комплект:8

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:11414310

Комплект:2

Примечание:

№ на схеме:3

Наименование:Опора

Каталожный номер:QY30K5.61.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт M16X35

Каталожный номер:10410006

Комплект:8

Примечание:

№ на схеме:5

Наименование:Шайба 16

Каталожный номер:10440002

Комплект:8

Примечание:

№ на схеме:6

Наименование:Шайба 16

Каталожный номер:10440005

Комплект:8

Примечание:
