Глушитель XZ25K.47

Глушитель XZ25K.47

← Топливный бак XZ30K.46 Глушитель (комплектуется опционально на машины для импорта) XZ25K.47II →

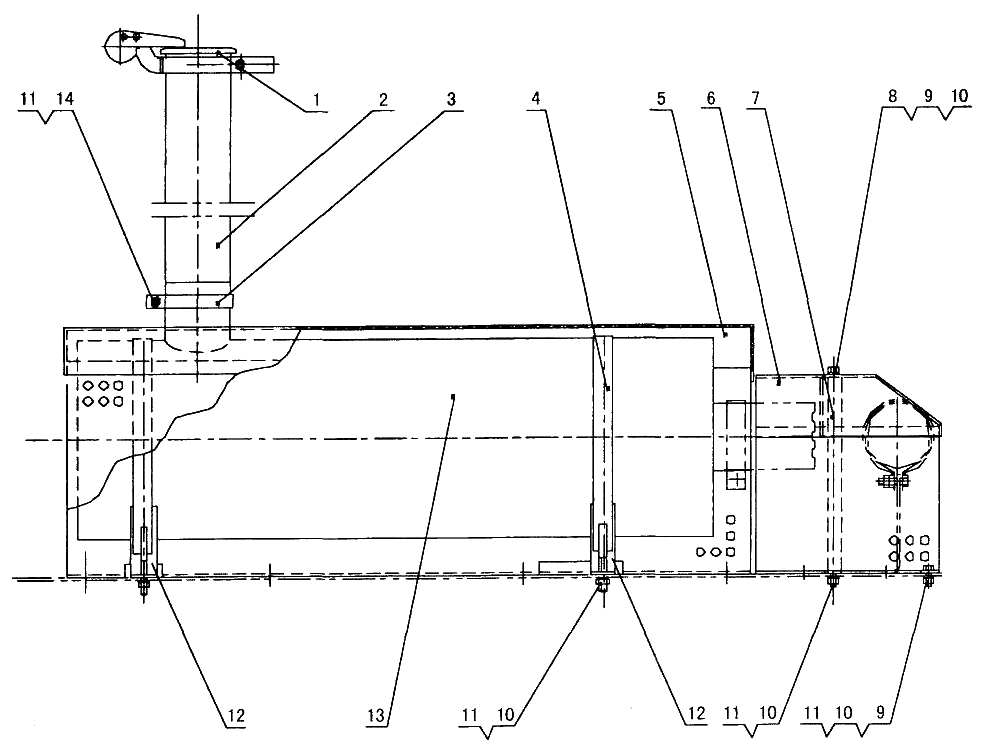

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Крышка глушителя
Каталожный номер:03001525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Нижняя труба d100X2 L=590
Каталожный номер:11415435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Зажим
Каталожный номер:03000175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Фиксирующий ремень
Каталожный номер:03403052
Комплект:
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Крышка глушителя
Каталожный номер:03403054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Крышка выпускной воздушной трубы
Каталожный номер:03000257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Опорная штанга
Каталожный номер:03000256
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шайба 10
Каталожный номер:10440009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт M10X20
Каталожный номер:10420002
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба 10
Каталожный номер:10440006
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гайка M10
Каталожный номер:10430004
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Опора глушителя
Каталожный номер:03403056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Глушитель
Каталожный номер:28825
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт M10X45
Каталожный номер:10420001
Комплект:1
Примечание:
