Электросистема дополнительной стрелы QY16K.11.4A

Электросистема дополнительной стрелы QY16K.11.4A

← Электросистема поворотной платформы 01811014 Электросистема одношкивного блока на острие стрелы QY25K.11.5A →

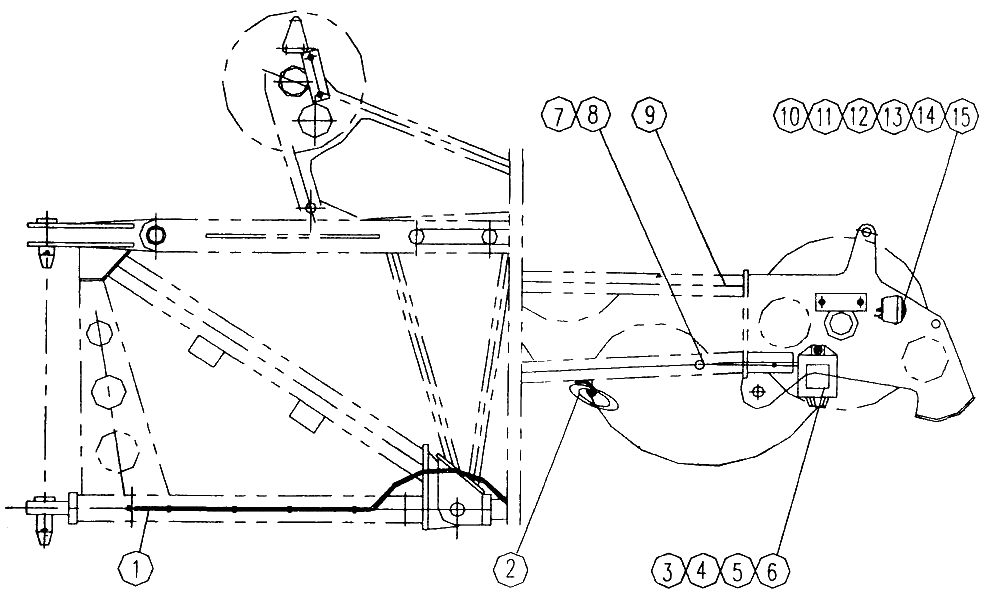

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Электропроводка дополнительной стрелы
Каталожный номер:10220126
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Подвесное кольцо
Каталожный номер:11412226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Гайка M10
Каталожный номер:10430004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 10
Каталожный номер:10440006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 10
Каталожный номер:10440009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ограничительный выключатель (PAT)
Каталожный номер:10240038
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Муфта L=3000
Каталожный номер:10260163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Зажимный ремень
Каталожный номер:11210123
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Схема расположения сварочных соединений электросистемы дополнительной стрелы
Каталожный номер:QY16K.11.4.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Цилиндрическая заглушка
Каталожный номер:10230096
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Защитная втулка цилиндрической заглушки
Каталожный номер:10230093
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Сигнальная лампа
Каталожный номер:20200018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Гайка M10
Каталожный номер:10430002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба 5
Каталожный номер:10440133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Пластинчатая заглушка
Каталожный номер:10230040
Комплект:1
Примечание:
