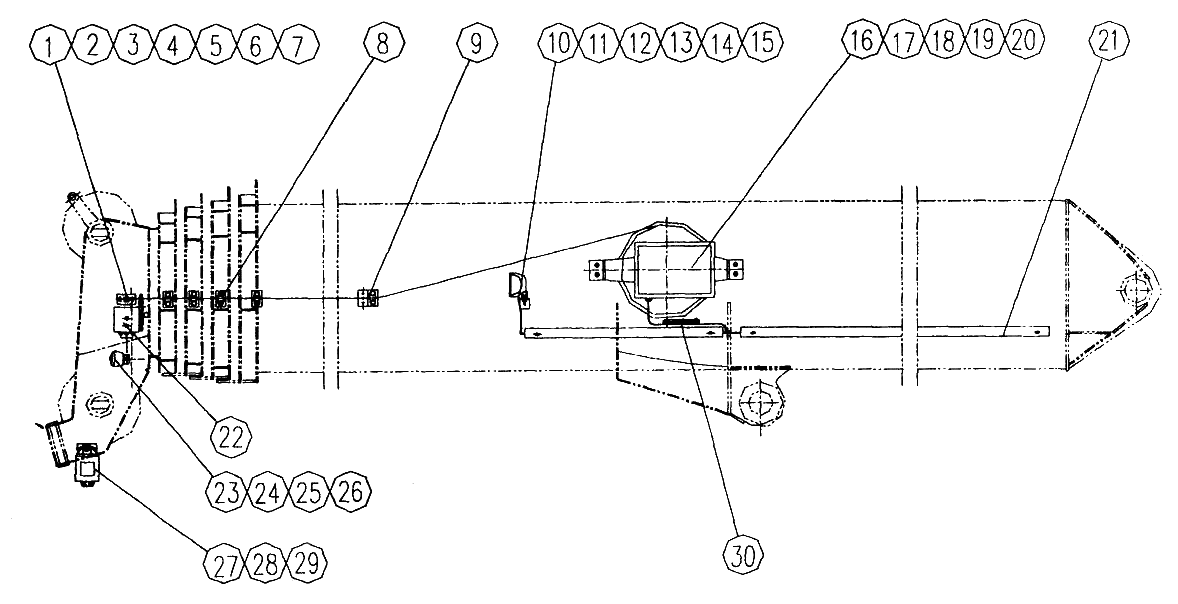

Электрическая система подъемной стрелы 01811002

← Электросистема кабины управления 01811001 Электросистема поворотной платформы 01811014 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба 6

Каталожный номер:10440021

Комплект:37

Примечание:

№ на схеме:2

Наименование:Шайба 6

Каталожный номер:10440022

Комплект:37

Примечание:

№ на схеме:3

Наименование:Болт M6X12

Каталожный номер:10410001

Комплект:37

Примечание:

№ на схеме:4

Наименование:Опора проводов

Каталожный номер:01811003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Пропускное кольцо

Каталожный номер:11211049

Комплект:1

Примечание:

№ на схеме:6

Наименование:Скоба

Каталожный номер:10260227

Комплект:1

Примечание:

№ на схеме:7

Наименование:Зажим троса 6KTH

Каталожный номер:11413699

Комплект:2

Примечание:

№ на схеме:8

Наименование:Провод цепи напряжения I

Каталожный номер:10210106

Комплект:3

Примечание:

№ на схеме:9

Наименование:Провод цепи напряжения II

Каталожный номер:10210106

Комплект:2

Примечание:

№ на схеме:10

Наименование:Опора рабочей лампы

Каталожный номер:01811007

Комплект:1

Примечание:

№ на схеме:11

Наименование:Цилиндрическая заглушка

Каталожный номер:10230096

Комплект:10

Примечание:

№ на схеме:12

Наименование:Защитная втулка цилиндрической заглушки

Каталожный номер:10230093

Комплект:10

Примечание:

№ на схеме:13

Наименование:Гнездо цилиндрической заглушки

Каталожный номер:10230098

Комплект:10

Примечание:

№ на схеме:14

Наименование:Защитная втулка цилиндрической заглушки

Каталожный номер:10230094

Комплект:10

Примечание:

№ на схеме:15

Наименование:Рабочая лампа

Каталожный номер:10200021

Комплект:1

Примечание:

№ на схеме:16

Наименование:Датчик длины и угла

Каталожный номер:10210025

Комплект:1

Примечание:

№ на схеме:17

Наименование:Зажимный ремень

Каталожный номер:11211006

Комплект:50

Примечание:

№ на схеме:18

Наименование:Шайба 10

Каталожный номер:10440006

Комплект:4

Примечание:

№ на схеме:19

Наименование:Болт M10X30

Каталожный номер:10410038

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 10

Каталожный номер:10440009

Комплект:6

Примечание:

№ на схеме:21

Наименование:Держатель проводов

Каталожный номер:01811009

Комплект:7

Примечание:

№ на схеме:22

Наименование:Соединительный блок

Каталожный номер:10260026

Комплект:1

Примечание:

№ на схеме:23

Наименование:Сигнальная лампа

Каталожный номер:10200170

Комплект:1

Примечание:

№ на схеме:24

Наименование:Опора сигнальной лампы

Каталожный номер:01811010

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гайка M5

Каталожный номер:10430002

Комплект:2

Примечание:

№ на схеме:26

Наименование:Шайба 5

Каталожный номер:10440112

Комплект:2

Примечание:

№ на схеме:27

Наименование:Опора

Каталожный номер:01811011

Комплект:1

Примечание:

№ на схеме:28

Наименование:Выключатель ограничителя высоты

Каталожный номер:10240024

Комплект:1

Примечание:

№ на схеме:29

Наименование:Гайка M10

Каталожный номер:10430004

Комплект:2

Примечание:

№ на схеме:30

Наименование:Держатель проводов

Каталожный номер:01811008

Комплект:5

Примечание:
