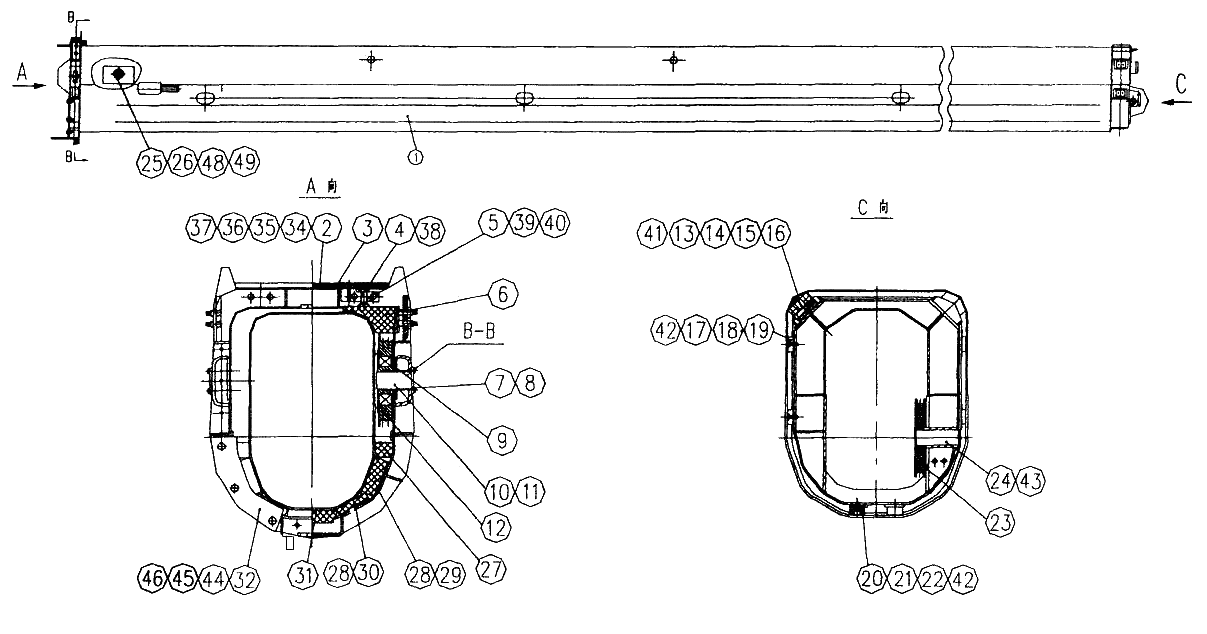

Четвертое колено 1802332

← Третье колено 01802296 Пятое колено 01802379 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Конструкция 4-го колена

Каталожный номер:01802333

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пластина

Каталожный номер:11415468

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пластина

Каталожный номер:01802369

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:11417039

Комплект:6

Примечание:

№ на схеме:5

Наименование:Опорный блок

Каталожный номер:01801079

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ползун

Каталожный номер:11415469

Комплект:2

Примечание:

№ на схеме:7

Наименование:Упорная пластина

Каталожный номер:01801215

Комплект:2

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:11412828

Комплект:4

Примечание:

№ на схеме:9

Наименование:Распорная втулка

Каталожный номер:01802370

Комплект:2

Примечание:

№ на схеме:10

Наименование:Штифт

Каталожный номер:01802371

Комплект:2

Примечание:

№ на схеме:11

Наименование:Втулка

Каталожный номер:11413837

Комплект:2

Примечание:

№ на схеме:12

Наименование:Блок шкива

Каталожный номер:01802372

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ползун

Каталожный номер:11415470

Комплект:2

Примечание:

№ на схеме:14

Наименование:Штифт

Каталожный номер:01801154

Комплект:2

Примечание:

№ на схеме:15

Наименование:Прокладка

Каталожный номер:01802373

Комплект:1

Примечание:

№ на схеме:16

Наименование:Прокладка

Каталожный номер:01802374

Комплект:4

Примечание:

№ на схеме:17

Наименование:Ползун

Каталожный номер:11415458

Комплект:4

Примечание:

№ на схеме:18

Наименование:Прокладка

Каталожный номер:01801159

Комплект:8

Примечание:

№ на схеме:19

Наименование:Прокладка

Каталожный номер:01801160

Комплект:8

Примечание:

№ на схеме:20

Наименование:Ползун

Каталожный номер:11415459

Комплект:2

Примечание:

№ на схеме:21

Наименование:Прокладка

Каталожный номер:01801161

Комплект:4

Примечание:

№ на схеме:22

Наименование:Прокладка

Каталожный номер:01801162

Комплект:4

Примечание:

№ на схеме:23

Наименование:Блок шкива

Каталожный номер:02501208

Комплект:2

Примечание:

№ на схеме:24

Наименование:Штифт

Каталожный номер:01802375

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ползун

Каталожный номер:11415471

Комплект:2

Примечание:

№ на схеме:26

Наименование:Соединительный блок

Каталожный номер:01802376

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ползун

Каталожный номер:11415472

Комплект:2

Примечание:

№ на схеме:28

Наименование:Прокладка

Каталожный номер:11415473

Комплект:4

Примечание:

№ на схеме:29

Наименование:Ползун

Каталожный номер:11415474

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ползун

Каталожный номер:11415475

Комплект:2

Примечание:

№ на схеме:31

Наименование:Ползун

Каталожный номер:11415476

Комплект:1

Примечание:

№ на схеме:32

Наименование:Пластина

Каталожный номер:01802377

Комплект:2

Примечание:

№ на схеме:33

Наименование:Прокладка

Каталожный номер:01802378

Комплект:6

Примечание:

№ на схеме:34

Наименование:Болт M8X25

Каталожный номер:10420206

Комплект:3

Примечание:

№ на схеме:35

Наименование:Шайба 8

Каталожный номер:10440062

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шайба 8

Каталожный номер:10440001

Комплект:1

Примечание:

№ на схеме:37

Наименование:Гайка M8

Каталожный номер:10430001

Комплект:1

Примечание:

№ на схеме:38

Наименование:Гайка M16

Каталожный номер:10430078

Комплект:6

Примечание:

№ на схеме:39

Наименование:Штифт B16XS5

Каталожный номер:10470133

Комплект:4

Примечание:

№ на схеме:40

Наименование:Штифт B4X30

Каталожный номер:10470007

Комплект:4

Примечание:

№ на схеме:41

Наименование:Масленка M10X1

Каталожный номер:10810006

Комплект:4

Примечание:

№ на схеме:42

Наименование:Болт M8X25

Каталожный номер:10420206

Комплект:12

Примечание:

№ на схеме:43

Наименование:Упорная шайба 40

Каталожный номер:10450016

Комплект:2

Примечание:

№ на схеме:44

Наименование:Шайба 12

Каталожный номер:10440010

Комплект:6

Примечание:

№ на схеме:45

Наименование:Шайба 12

Каталожный номер:10440123

Комплект:6

Примечание:

№ на схеме:46

Наименование:Болт Ml2X40

Каталожный номер:10410040

Комплект:6

Примечание:

№ на схеме:47

Наименование:Болт M6X16

Каталожный номер:10420378

Комплект:4

Примечание:

№ на схеме:48

Наименование:Болт M10X16

Каталожный номер:10410124

Комплект:2

Примечание:
