Аккумуляторная батарея XZ30K.74

← Управление переключением передач XZ25K.70 Кондиционер XZ16K.83A →

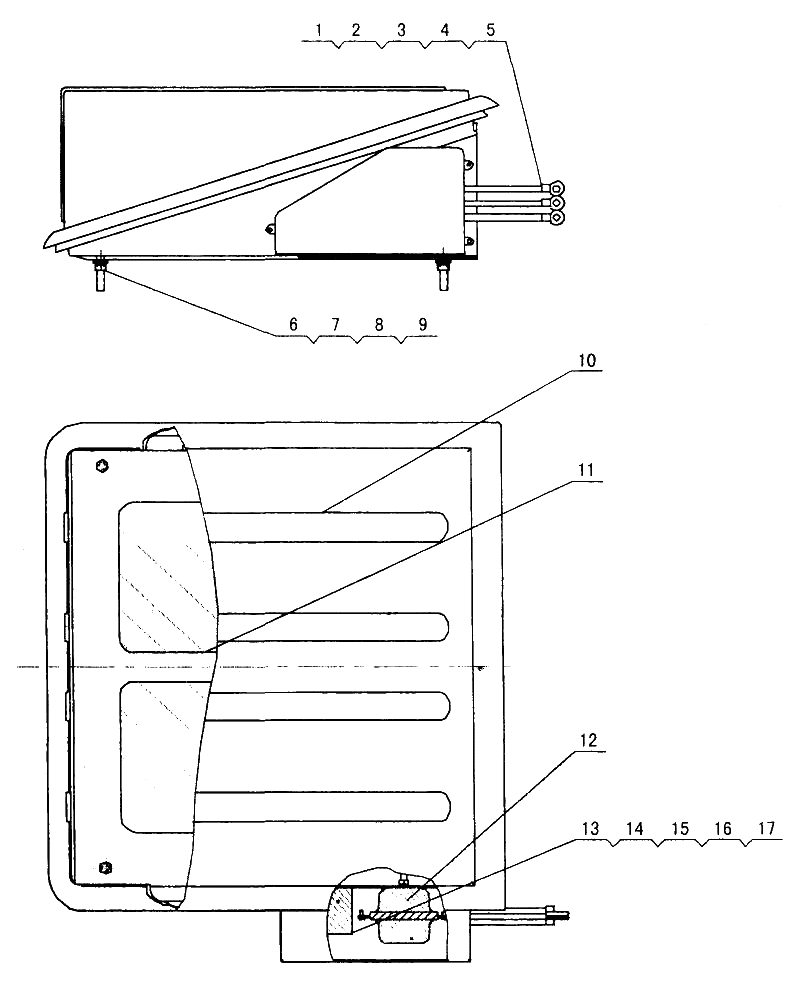

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Провода аккумулятора с положительным и отрицательным зарядом

Каталожный номер:XZ16K.74.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Провода от положительного заряда и реле аккумулятора

Каталожный номер:XZ16K.74.3

Комплект:1

Примечание:

№ на схеме:3

Наименование:Провода от реле до пускового мотора

Каталожный номер:XZ16K.74.4

Комплект:1

Примечание:

№ на схеме:4

Наименование:Провода пускового мотора

Каталожный номер:XZ16K.74.5

Комплект:1

Примечание:

№ на схеме:5

Наименование:Провода отрицательного заряда аккумулятора

Каталожный номер:XZ16K.74.6

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт M10X45

Каталожный номер:10420001

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:10440009

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:10440006

Комплект:4

Примечание:

№ на схеме:9

Наименование:Гайка M10

Каталожный номер:10430004

Комплект:4

Примечание:

№ на схеме:10

Наименование:Аккумуляторная коробка

Каталожный номер:90003439967

Комплект:1

Примечание:

№ на схеме:11

Наименование:Аккумулятор

Каталожный номер:10200083

Комплект:2

Примечание:

№ на схеме:12

Наименование:Реле источника питания

Каталожный номер:10240028

Комплект:1

Примечание:

№ на схеме:13

Наименование:Пусковое реле

Каталожный номер:10240033

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт M8X25

Каталожный номер:10410040

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 8

Каталожный номер:10440062

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба 8

Каталожный номер:10440001

Комплект:2

Примечание:

№ на схеме:17

Наименование:Гайка M8

Каталожный номер:10430001

Комплект:2

Примечание:
