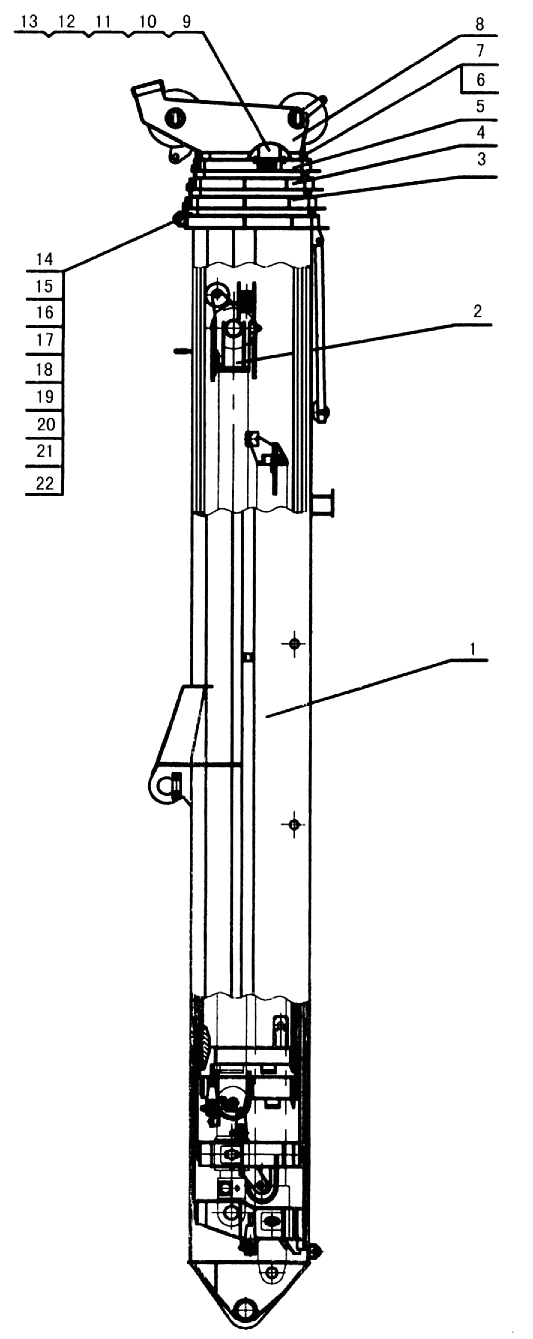

Стрела/Boom QY25K5.02

← Крюк/Hook QY25K.01 Стрела/Base Boom QY25K5.02.1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base boom

Каталожный номер:QY25K5.02.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Telescoping units

Каталожный номер:QY25K5.02.6

Комплект:3

Примечание:

№ на схеме:3

Наименование:2nd section

Каталожный номер:QY25K5.02.2

Комплект:9

Примечание:

№ на схеме:4

Наименование:3rd section

Каталожный номер:QY25K5.02.3

Комплект:1

Примечание:

№ на схеме:5

Наименование:4th section

Каталожный номер:QY25K5.02.4

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:QY25K5.02-16

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut M16

Каталожный номер:10430153

Комплект:8

Примечание:

№ на схеме:8

Наименование:5th section

Каталожный номер:QY25K5.02.5

Комплект:8

Примечание:

№ на схеме:9

Наименование:Tutelage plate

Каталожный номер:QY25K5.02.7

Комплект:2

Примечание:

№ на схеме:10

Наименование:Mat

Каталожный номер:QY25K5.02-8

Комплект:2

Примечание:

№ на схеме:11

Наименование:Retaining block

Каталожный номер:QY25K5.02-9

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8X20

Каталожный номер:10410011

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 8

Каталожный номер:10440001

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:10440062

Комплект:8

Примечание:

№ на схеме:15

Наименование:Mat

Каталожный номер:QY25K5.02-10

Комплект:1

Примечание:

№ на схеме:16

Наименование:Mat

Каталожный номер:QY25K5.02-11

Комплект:3

Примечание:

№ на схеме:17

Наименование:Mat

Каталожный номер:QY25K5.02-12

Комплект:1

Примечание:

№ на схеме:18

Наименование:Mat

Каталожный номер:QY25K5.02-13

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining block

Каталожный номер:QY25K5.02-11

Комплект:1

Примечание:

№ на схеме:20

Наименование:Mat

Каталожный номер:QY25K5.02-15

Комплект:6

Примечание:

№ на схеме:21

Наименование:Rope hold M12х50

Каталожный номер:10420283

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 12

Каталожный номер:10440010

Комплект:2

Примечание:
