Кабина/Control cab QY16K.03C

← Электрооборудование/Balance electric system QY16K.11.6 Поворотная платформа/Rotation table QY25K.05 →

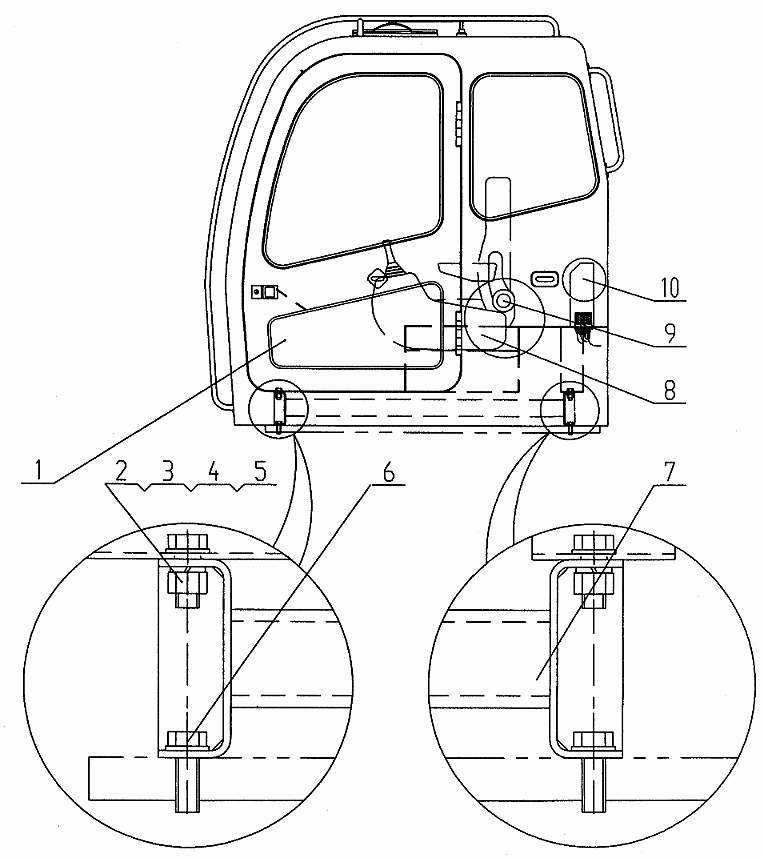

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Manipulate ventriculus general balling

Каталожный номер:QY16K.03.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M16x55

Каталожный номер:10410170

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 16

Каталожный номер:10440119

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 16

Каталожный номер:10440002

Комплект:8

Примечание:

№ на схеме:5

Наименование:Nut M16

Каталожный номер:10430007

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M16x50

Каталожный номер:10410021

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:QY16K.03.2B

Комплект:1

Примечание:

№ на схеме:8

Наименование:Control-box

Каталожный номер:QY16K.03.1.19

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seat

Каталожный номер:11210190

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air-condition

Каталожный номер:10200197

Комплект:1

Примечание:
