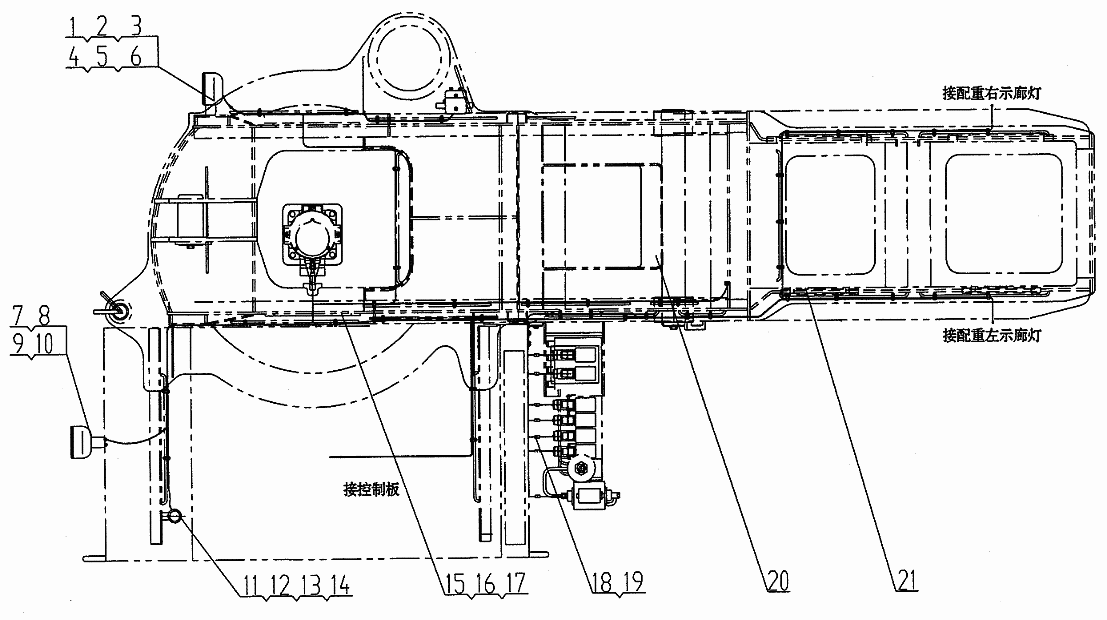

Электрооборудование/Turn table appliance QY25K.11.2B

← Электрооборудование/Jib boom electric system QY16K.11.4A Электрооборудование/Boom electric system QY25K.11.3B →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Columniform plug

Каталожный номер:10230096

Комплект:10

Примечание:

№ на схеме:2

Наименование:The jacket of columniforal plug

Каталожный номер:10230093

Комплект:10

Примечание:

№ на схеме:3

Наименование:Working lamp

Каталожный номер:10200021

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M6x16

Каталожный номер:10410374

Комплект:3

Примечание:

№ на схеме:5

Наименование:Nut M6

Каталожный номер:10430009

Комплект:3

Примечание:

№ на схеме:6

Наименование:Washer 6

Каталожный номер:10440022

Комплект:3

Примечание:

№ на схеме:7

Наименование:Washer 6

Каталожный номер:10440021

Комплект:3

Примечание:

№ на схеме:8

Наименование:Sheet plug

Каталожный номер:10230040

Комплект:6

Примечание:

№ на схеме:9

Наименование:Working lamp support

Каталожный номер:QY16K.11.2-1B

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pastic sleeve L=4m

Каталожный номер:30249130

Комплект:1

Примечание:

№ на схеме:11

Наименование:Electric horn

Каталожный номер:10200162

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sheetjack

Каталожный номер:10230061

Комплект:1

Примечание:

№ на схеме:13

Наименование:The jacket of sheet jack

Каталожный номер:10230060

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve L=20

Каталожный номер:30249122

Комплект:6

Примечание:

№ на схеме:15

Наименование:Turn table wires

Каталожный номер:QY16K.11.2.3A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clip strip

Каталожный номер:11211006

Комплект:50

Примечание:

№ на схеме:17

Наименование:Turn table wires

Каталожный номер:QY35K.11II-2.1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Double plug

Каталожный номер:10230045

Комплект:20

Примечание:

№ на схеме:19

Наименование:Overtravel-limit switch

Каталожный номер:20240058

Комплект:20

Примечание:

№ на схеме:20

Наименование:Turn table aPPliance welded construction

Каталожный номер:QY25K.11.2.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cable L=3m

Каталожный номер:30249091

Комплект:1

Примечание:
