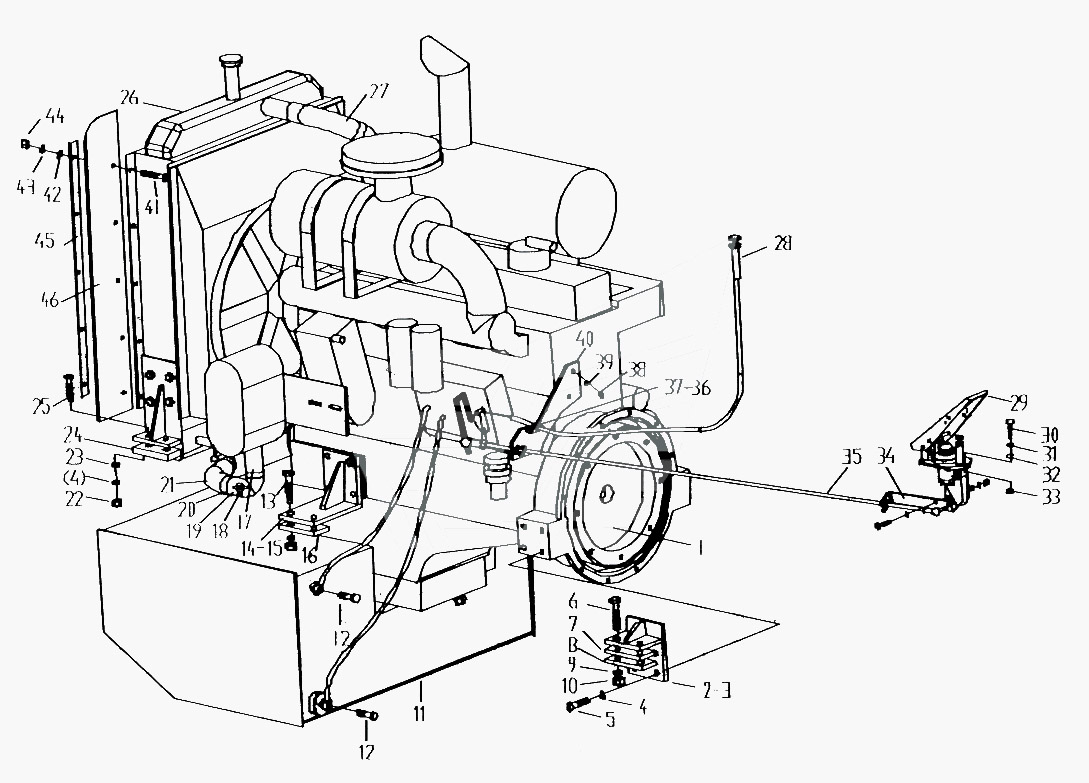

LW330F(II).1 Система двигателя

← LW330F(II).21 Система воздушного отопления 330E.1.1 Узел топливного бака →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Двигатель

Каталожный номер:YC6108G

Комплект:

Примечание:

№ на схеме:2

Наименование:Передняя опора

Каталожный номер:Z3(YC).1.7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Передняя опора

Каталожный номер:Z3(YC).1.8

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:5

Наименование:Бoлт M12x50

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:7

Наименование:Пластина

Каталожный номер:Z3(YC).1-3

Комплект:2

Примечание:

№ на схеме:8

Наименование:Резиновая пластина

Каталожный номер:Z3(LT).1-2

Комплект:2

Примечание:

№ на схеме:10

Наименование:Гайка

Каталожный номер:GB6170-86

Комплект:8

Примечание:

№ на схеме:11

Наименование:Узел бака

Каталожный номер:330E.1.1

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:Z3(LT).1-6A

Комплект:2

Примечание:

№ на схеме:14

Наименование:Планка

Каталожный номер:Z3(YC).1.1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Планка

Каталожный номер:Z3(LT).1.2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Резиновая пластина

Каталожный номер:Z3(LT)1-3

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шланг

Каталожный номер:LW330F.1-1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Клапан

Каталожный номер:ZL40A.12.4-1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Стык

Каталожный номер:LW330F.1.1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Зажим

Каталожный номер:JB/T8870-1999

Комплект:6

Примечание:

№ на схеме:21

Наименование:Шланг

Каталожный номер:LW330F.1-2

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:Z3.1-4

Комплект:2

Примечание:

№ на схеме:26

Наименование:Радиатор

Каталожный номер:LW330F.1.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:LW330F.1-3

Комплект:1

Примечание:

№ на схеме:28

Наименование:Контроль отсечного предохранителя

Каталожный номер:Koнтpoль oтceчнoгo пpeдoxpaнитeля

Комплект:1

Примечание:

№ на схеме:29

Наименование:Контроль акселератора

Каталожный номер:XZ1129001

Комплект:1

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:GB5781-86

Комплект:5

Примечание:

№ на схеме:34

Наименование:Планка

Каталожный номер:Z5G.1.1.7A-1

Комплект:1

Примечание:

№ на схеме:35

Наименование:Стальная проволока

Каталожный номер:LW330F.1.4

Комплект:1

Примечание:

№ на схеме:37

Наименование:Планка

Каталожный номер:Z3G.1.7-2

Комплект:1

Примечание:

№ на схеме:40

Наименование:Планка

Каталожный номер:LW330F.1.5

Комплект:1

Примечание:

№ на схеме:45

Наименование:Планка

Каталожный номер:LW330F(II).1-1

Комплект:2

Примечание:

№ на схеме:46

Наименование:Резиновый элемент

Каталожный номер:LW330F(II).1-2

Комплект:2

Примечание:
