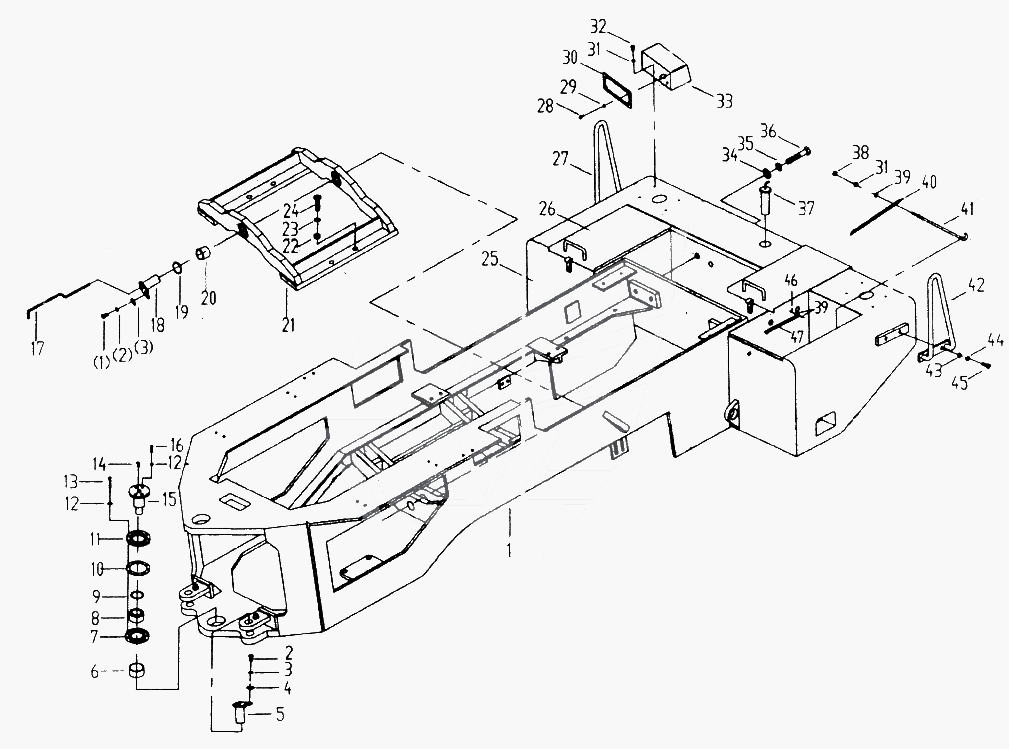

LW330F(II).08.2 Узел задней рамы

← LW330F(II).08.1 Узел передней рамы LW330F.9 Система рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Задняя рама

Каталожный номер:LW330F(II).08.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Бoлт M12x50

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:Z3.8-13

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:5

Наименование:Штифт

Каталожный номер:320E.8.3

Комплект:2

Примечание:

№ на схеме:6

Наименование:Вкладыш

Каталожный номер:Z3.8-7

Комплект:2

Примечание:

№ на схеме:7

Наименование:Нижний фланец

Каталожный номер:Z3.8-11

Комплект:2

Примечание:

№ на схеме:8

Наименование:Подшипник

Каталожный номер:GB304.5-81

Комплект:2

Примечание:

№ на схеме:9

Наименование:Кольцо

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:Z3.8-14

Комплект:2

Примечание:

№ на схеме:11

Наименование:Верхний фланец

Каталожный номер:Z3.8-10

Комплект:2

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:GB5782-86

Комплект:12

Примечание:

№ на схеме:14

Наименование:Чашка для смазки

Каталожный номер:JB/T7940.2-1995

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шарнирный штырь

Каталожный номер:Z3.8.6

Комплект:2

Примечание:

№ на схеме:17

Наименование:Трубка

Каталожный номер:Z3.8.10A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Штифт опоры оси

Каталожный номер:Z3.8.5

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:ZL40.8-11

Комплект:2

Примечание:

№ на схеме:20

Наименование:Вкладыш

Каталожный номер:Z3.8-2

Комплект:2

Примечание:

№ на схеме:21

Наименование:Опора оси

Каталожный номер:LW330F.8.7

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка

Каталожный номер:Z3.2-1

Комплект:8

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:Z3.2-2

Комплект:8

Примечание:

№ на схеме:25

Наименование:Противовес

Каталожный номер:LW330F(II).08.10

Комплект:1

Примечание:

№ на схеме:26

Наименование:Правая крышка

Каталожный номер:LW330F(II).08.10.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Задний поручень

Каталожный номер:530D.8.6

Комплект:1

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:GB67-85

Комплект:8

Примечание:

№ на схеме:29

Наименование:Шайба

Каталожный номер:GB97.1-85

Комплект:12

Примечание:

№ на схеме:30

Наименование:Крышка

Каталожный номер:Z5G.6.9-1

Комплект:2

Примечание:

№ на схеме:33

Наименование:Скоба

Каталожный номер:Z5G.6.9.3

Комплект:8

Примечание:

№ на схеме:37

Наименование:Шарнирный болт

Каталожный номер:420F(II).08.7

Комплект:1

Примечание:

№ на схеме:38

Наименование:Гайка

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:40

Наименование:Зaпop cтaльнoй Angler

Каталожный номер:LW330F(II).08.10-1

Комплект:2

Примечание:

№ на схеме:41

Наименование:Болт

Каталожный номер:LW330F(II).08.10-2

Комплект:4

Примечание:

№ на схеме:42

Наименование:Задний поручень

Каталожный номер:530D.8.5

Комплект:1

Примечание:

№ на схеме:46

Наименование:Шплинт

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:47

Наименование:Опорная стойка

Каталожный номер:Z5G.6.9.6

Комплект:2

Примечание:
