Зажим в сборе 251901114

← Зажим в сборе 251900956 Устройство зажимное 252600590 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

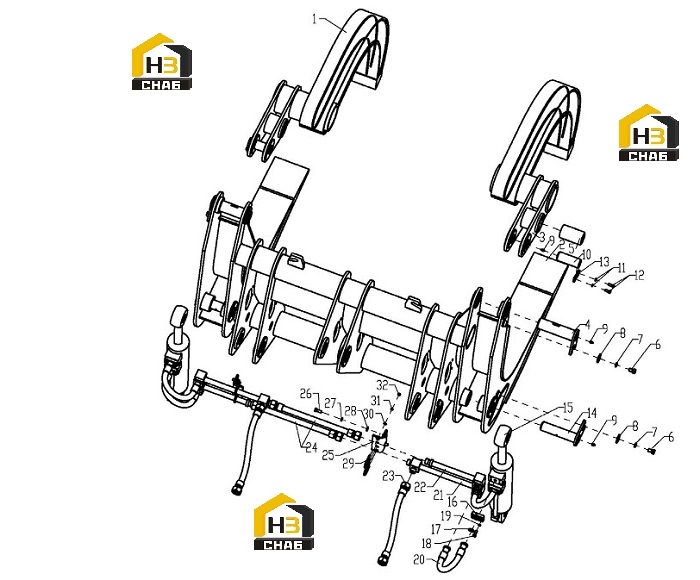

№ на схеме:1

Наименование:Upper Clamp(left)

Каталожный номер:251901116

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lower Clamp

Каталожный номер:251900957

Комплект:1

Примечание:

№ на схеме:3

Наименование:Upper Clamp(right)

Каталожный номер:251901121

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin shaft

Каталожный номер:250100357

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:250100403

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M16×25

Каталожный номер:805000022

Комплект:7

Примечание:GB/T5783-2000 M16×25

№ на схеме:7

Наименование:Washer 16

Каталожный номер:805300011

Комплект:7

Примечание:GB/T93-1987 16

№ на схеме:8

Наименование:Washer

Каталожный номер:251500112

Комплект:7

Примечание:

№ на схеме:9

Наименование:Crease Nipple M10×1

Каталожный номер:801100336

Комплект:7

Примечание:JB/T7940.1-1995 M10×1

№ на схеме:10

Наименование:Pin shaft

Каталожный номер:250100356

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:805300014

Комплект:4

Примечание:GB/T93-1987 10

№ на схеме:12

Наименование:Bolt M10×25

Каталожный номер:805001924

Комплект:4

Примечание:GB/T5782-2000 M10×25

№ на схеме:13

Наименование:Plate

Каталожный номер:250100359

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin shaft

Каталожный номер:250100358

Комплект:2

Примечание:

№ на схеме:15

Наименование:Clamp cylinder

Каталожный номер:803004299

Комплект:2

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:250100783

Комплект:8

Примечание:

№ на схеме:17

Наименование:O-Ring 25×3.55G

Каталожный номер:801100120

Комплект:8

Примечание:GB/T3452.1-1992 25×3.55G

№ на схеме:18

Наименование:Bolt M10×30

Каталожный номер:805000043

Комплект:8

Примечание:GB/T5783-2000 M10×30

№ на схеме:19

Наименование:Washer 10

Каталожный номер:805300014

Комплект:8

Примечание:GB/T93-1987 10

№ на схеме:20

Наименование:Tube

Каталожный номер:250100363

Комплект:4

Примечание:16Ⅱ-800

№ на схеме:21

Наименование:Steel Tube

Каталожный номер:251900945

Комплект:2

Примечание:

№ на схеме:22

Наименование:Steel Tube

Каталожный номер:251900946

Комплект:2

Примечание:

№ на схеме:23

Наименование:Tube

Каталожный номер:250100667

Комплект:2

Примечание:

№ на схеме:24

Наименование:Tube

Каталожный номер:250100664

Комплект:2

Примечание:

№ на схеме:25

Наименование:Tube Clamp

Каталожный номер:250100405

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M12×30

Каталожный номер:805000716

Комплект:4

Примечание:GB/T5783-2000 M12×30

№ на схеме:27

Наименование:Washer 12

Каталожный номер:805300018

Комплект:4

Примечание:GB/T93-1987 12

№ на схеме:28

Наименование:Washer 12

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002 12

№ на схеме:29

Наименование:U-Bolt

Каталожный номер:250100404

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer 8

Каталожный номер:805300069

Комплект:8

Примечание:GB/T97.1-2002 8

№ на схеме:31

Наименование:Washer 8

Каталожный номер:805300010

Комплект:8

Примечание:GB/T93-1987 8

№ на схеме:32

Наименование:Nut M8

Каталожный номер:805200045

Комплект:8

Примечание:GB/T6170-2000 M8
