Вал передний трансмиссионный в сборе 252700128

Вал передний трансмиссионный в сборе 252700128

← Мост передний в сборе 252601109 Вал средний трансмиссионный в сборе 252700127 →

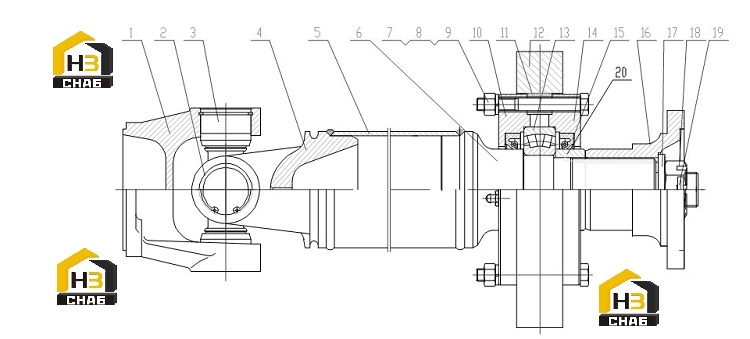

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fork
Каталожный номер:Z30.3B-2D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Ring
Каталожный номер:GB/T893.1-1986
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gimbal
Каталожный номер:EQ140-2201C
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Gimbal
Каталожный номер:2201D-022-2D
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spine Shaft
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:GB/T6170-2000
Комплект:4
Примечание:M10
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:GB/T93-1987
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:GB/T5782-2000
Комплект:4
Примечание:M10X90
0 ₽
шт
№ на схеме:10
Наименование:Bearing Seat
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bearing Seat
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bearing
Каталожный номер:GB/T286-1964
Комплект:1
Примечание:3511
0 ₽
шт
№ на схеме:14
Наименование:Bearing Seat
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Seal Ring
Каталожный номер:HG4-338-66J
Комплект:2
Примечание:60x90x12
0 ₽
шт
№ на схеме:16
Наименование:Linker
Каталожный номер:2202G1-111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:2202G1-042
Комплект:1
Примечание:φ27x5
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:2202G1-041
Комплект:1
Примечание:M27x1.5
0 ₽
шт
№ на схеме:19
Наименование:Pin
Каталожный номер:Q5005045
Комплект:1
Примечание:5x45
0 ₽
шт
№ на схеме:20
Наименование:Sleeve
Каталожный номер:-
Комплект:1
Примечание:
