Вал холостой (db428)

← Компоненты спидометра (электрический порт) (db428) Компоненты стояночного тормоза (db428) →

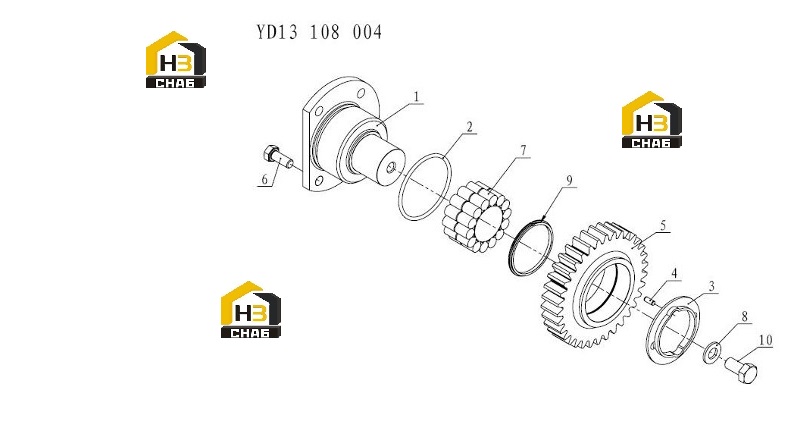

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Idler shaft

Каталожный номер:YD13 308 007

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:0634 313 529H

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wsaher

Каталожный номер:4644 308 542

Комплект:1

Примечание:

№ на схеме:4

Наименование:Dowel pin

Каталожный номер:GB/T119.2-2000

Комплект:1

Примечание:4×10

№ на схеме:5

Наименование:Idler

Каталожный номер:YD13 308 001

Комплект:1

Примечание:Z/Mn/α=34/3.0/20°

№ на схеме:6

Наименование:Hex bolt

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:M8×20

№ на схеме:7

Наименование:Roller set

Каталожный номер:YD13 308 002

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flat washer

Каталожный номер:GB/T97.2-2002

Комплект:1

Примечание:10

№ на схеме:9

Наименование:Ring

Каталожный номер:0501 308 832

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hex bolt

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:M10×20
