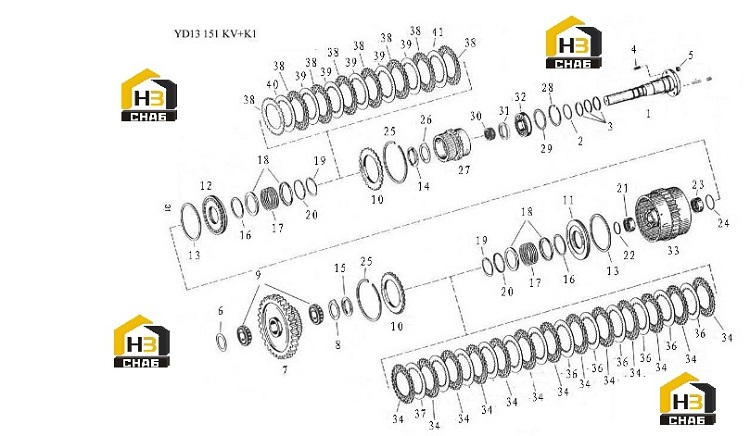

Сцепление в сборе (часть1) (db428)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:0634 313 536 H
Комплект:1
Примечание:49×3ZFN744FPM,70-10
№ на схеме:3
Каталожный номер:0734 401 106
Комплект:3
Примечание:38/35,2×2,0
№ на схеме:7
Каталожный номер:YD13 351 006
Комплект:1
Примечание:(KV/R) Z/mn/α=50/3.0/20°
№ на схеме:13
Каталожный номер:0750 112 141
Комплект:2
Примечание:φ109×5,72×2,5
№ на схеме:16
Каталожный номер:0750 112 140
Комплект:2
Примечание:φ60×5,72×2,5
№ на схеме:17
Каталожный номер:0732 041 183
Комплект:2
Примечание:6,5×66,07×48,6
№ на схеме:21
Каталожный номер:0750 115 182
Комплект:1
Примечание:35×42×20
№ на схеме:22
Каталожный номер:0730 513 610
Комплект:1
Примечание:NT-01364
№ на схеме:23
Каталожный номер:0635 303 204
Комплект:1
Примечание:F4042 40×47×20
№ на схеме:24
Каталожный номер:0730 513 611
Комплект:1
Примечание:NT-01363
№ на схеме:27
Каталожный номер:YD13 351 012
Комплект:1
Примечание:K1 Z/mn/α=33/3.5/20°
№ на схеме:29
Каталожный номер:0769 120 556
Комплект:1
Примечание:DIN988
№ на схеме:32
Каталожный номер:0750 116 100
Комплект:1
Примечание:6009 45×75×16
№ на схеме:33
Каталожный номер:YD13 251 001
Комплект:1
Примечание:(L=130.5)
№ на схеме:34
Каталожный номер:0501 309 329
Комплект:13
Примечание:D=137,5 S=2,0
№ на схеме:35
Каталожный номер:4642 308 332
Комплект:6
Примечание:S=2.0
№ на схеме:36
Каталожный номер:4642 308 330
Комплект:5
Примечание:S=1.5
№ на схеме:37
Каталожный номер:0769 129 011
Комплект:1
Примечание:S=1,5/2,0/2,5
№ на схеме:38
Каталожный номер:0501 309 329
Комплект:9
Примечание:D=137,5 S=2,0
№ на схеме:39
Каталожный номер:4642 308 330
Комплект:6
Примечание:S=1,5
№ на схеме:40
Каталожный номер:4642 308 332
Комплект:1
Примечание:S=2,0
№ на схеме:41
Каталожный номер:0769 129 011
Комплект:1
Примечание:S=1,5/2,0/2,5
