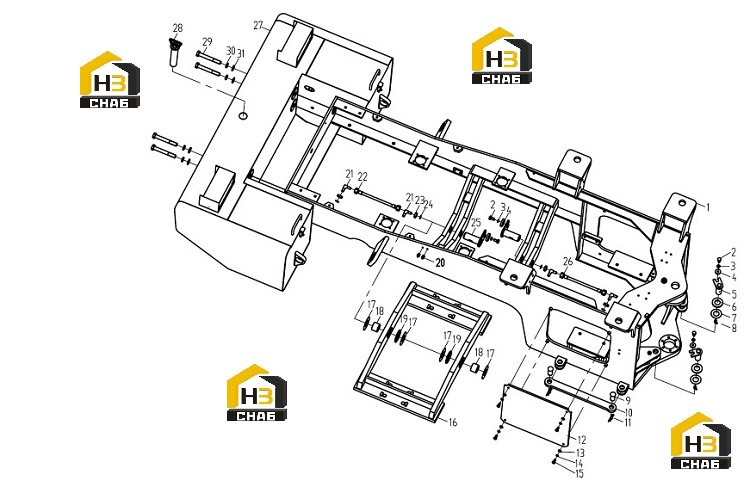

Система задней рамы (часть3)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1А
Каталожный номер:252603836
Комплект:1
Примечание:(non-centralized lubrication)
№ на схеме:1
Каталожный номер:252603818
Комплект:1
Примечание:(centralized lubrication)
№ на схеме:2
Каталожный номер:805000714
Комплект:4
Примечание:GB/T5783-2000 M10×20
№ на схеме:8
Каталожный номер:801100339
Комплект:2
Примечание:JB/T7940.2-1995 (non-centralized lubrication) 45°M10×1
№ на схеме:9
Каталожный номер:805601624
Комплект:2
Примечание:GB/T882-1986 B32×70
№ на схеме:12А
Каталожный номер:252600715
Комплект:1
Примечание:(non-centralized lubrication)
№ на схеме:12
Каталожный номер:252603834
Комплект:1
Примечание:(centralized lubrication n)
№ на схеме:14
Каталожный номер:805302458
Комплект:9
Примечание:GB/T93-1987 8
№ на схеме:15
Каталожный номер:805000033
Комплект:9
Примечание:GB/T5783-2000 M8×16
№ на схеме:20
Каталожный номер:801100336
Комплект:2
Примечание:JB/T7940.1-1995 (non-centralized lubrication) M10×1
№ на схеме:21
Каталожный номер:803163961
Комплект:4
Примечание:GB/T5631.2-1985 (non-centralized lubrication) 6
№ на схеме:22
Каталожный номер:252600383
Комплект:1
Примечание:(non-centralized lubrication)
№ на схеме:23
Каталожный номер:805200165
Комплект:4
Примечание:GB/T5649-1985 non-centralized lubrication 6
№ на схеме:24
Каталожный номер:805300037
Комплект:4
Примечание:JB982-77 non-centralized lubrication 10
№ на схеме:25
Каталожный номер:250100212
Комплект:2
Примечание:
№ на схеме:26
Каталожный номер:252600381
Комплект:1
Примечание:non-centralized lubrication
№ на схеме:29
Каталожный номер:805001911
Комплект:4
Примечание:GB/T5782-2000 M24×180
