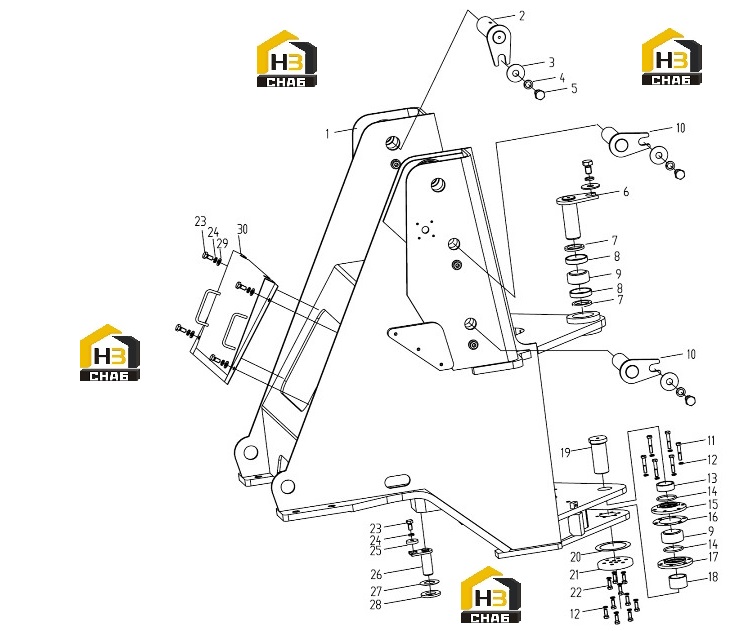

Система передней рамы (часть2)

← Система передней рамы (часть1) Система задней рамы (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1А

Наименование:Front Chassis

Каталожный номер:252603997

Комплект:1

Примечание:(non-centralized lubrication)

№ на схеме:1

Наименование:Front Chassis

Каталожный номер:252603764

Комплект:1

Примечание:(centralized lubrication)

№ на схеме:2

Наименование:boom Pin, Front Chassis

Каталожный номер:252603765

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:805301322

Комплект:6

Примечание:GB96-85 16

№ на схеме:4

Наименование:Lock Washer

Каталожный номер:805300011

Комплект:6

Примечание:GB93-87 16

№ на схеме:5

Наименование:Bolt

Каталожный номер:269900110

Комплект:6

Примечание:GB5783-86 M16×25

№ на схеме:6А

Наименование:Upper Articulation Pin

Каталожный номер:252600511

Комплект:1

Примечание:(not for central lubrication)

№ на схеме:6

Наименование:Upper Articulation Pin

Каталожный номер:252603767

Комплект:1

Примечание:(for central lubrication)

№ на схеме:7

Наименование:Seal Ring

Каталожный номер:803164079

Комплект:2

Примечание:GB9877.1-88 B60×80×8

№ на схеме:8

Наименование:Bushing

Каталожный номер:252600717

Комплект:2

Примечание:

№ на схеме:9

Наименование:joint Bearing

Каталожный номер:800511234

Комплект:2

Примечание:GB304.5-81 GE60ES

№ на схеме:10

Наименование:Front Chassis boom Cylinder pin

Каталожный номер:252603766

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:269900146

Комплект:6

Примечание:GB5782-86 M12×65

№ на схеме:12

Наименование:Lock Washer

Каталожный номер:805300018

Комплект:16

Примечание:GB93-87 12

№ на схеме:13

Наименование:Bushing

Каталожный номер:252600572

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-Ring

Каталожный номер:803164133

Комплект:2

Примечание:GB3452.1-92 73×5.3G

№ на схеме:15

Наименование:Upper Flange

Каталожный номер:252600573

Комплект:1

Примечание:

№ на схеме:16

Наименование:Adjusting Shim

Каталожный номер:250100424

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lower Flange

Каталожный номер:252600574

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:252600353

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lower Articulation Pin

Каталожный номер:252600335

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adjusting Shim

Каталожный номер:252600576

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:252600575

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:269900107

Комплект:10

Примечание:GB5783-86 M12×30

№ на схеме:23

Наименование:Bolt

Каталожный номер:805000714

Комплект:6

Примечание:GB5783-86 M10×20

№ на схеме:24

Наименование:Washer

Каталожный номер:805300014

Комплект:6

Примечание:GB93-87 10

№ на схеме:25

Наименование:Washer

Каталожный номер:250100183

Комплект:2

Примечание:

№ на схеме:26

Наименование:Steering Pin

Каталожный номер:251900394

Комплект:2

Примечание:

№ на схеме:27

Наименование:Gasket

Каталожный номер:251901033

Комплект:2

Примечание:

№ на схеме:28

Наименование:Gasket

Каталожный номер:251901034

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:805300017

Комплект:4

Примечание:GB97.1-85 10

№ на схеме:30

Наименование:Front plate

Каталожный номер:252603768

Комплект:1

Примечание:
