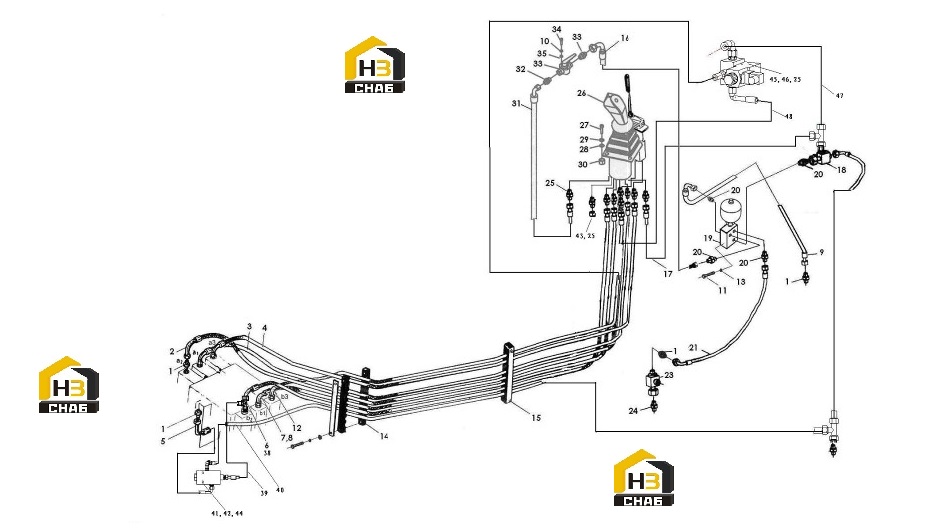

Система гидравлическая с тройным управлением (клапан с одной ручкой) 252605342

Каталожный номер:803601021

Комплект:10

Примечание:I10LLM14×1.5ED

№ на схеме:2

Каталожный номер:252600659

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:252600660

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:252600661

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:252600662

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:252600663

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:252600664

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:803164273

Комплект:4

Примечание:LH10L

№ на схеме:9

Каталожный номер:252600806

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:805300109

Комплект:2

Примечание:GB/T93-1987 5

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000017

Комплект:2

Примечание:GB/T5783-2000 M8X25

№ на схеме:12

Каталожный номер:252605344

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:805300010

Комплект:2

Примечание:GB/T93-1987 8

№ на схеме:14

Наименование:Bracket

Каталожный номер:252601567

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:252601568

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:252600674

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:252600670

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:803164606

Комплект:1

Примечание:YL10L

№ на схеме:19

Наименование:Block

Каталожный номер:803201536

Комплект:1

Примечание:HPSU-2P

№ на схеме:20

Каталожный номер:803164595

Комплект:4

Примечание:I10LG1/4ED

№ на схеме:21

Каталожный номер:252600671

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:252600672

Комплект:1

Примечание:

№ на схеме:23

Наименование:Joint block

Каталожный номер:251900996

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:252100915

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:803166774

Комплект:9

Примечание:I10L9/16UNFO

№ на схеме:26

Наименование:Pilot Valve

Каталожный номер:803004099

Комплект:1

Примечание:5THF6/2TH6

№ на схеме:27

Наименование:Screw

Каталожный номер:805100344

Комплект:4

Примечание:GB/T65-2000 M6X25

№ на схеме:28

Каталожный номер:805300029

Комплект:4

Примечание:GB/T97.1-2002 6

№ на схеме:29

Каталожный номер:805300030

Комплект:4

Примечание:GB/T93-1987 6

№ на схеме:30

Наименование:Nut

Каталожный номер:805200053

Комплект:4

Примечание:GB/T6170-2000 M6

№ на схеме:31

Каталожный номер:252600673

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:803164312

Комплект:2

Примечание:I10LG3/8ED

№ на схеме:33

Наименование:Ball Valve

Каталожный номер:800701136

Комплект:1

Примечание:6402 10 17

№ на схеме:34

Наименование:Screw

Каталожный номер:805100338

Комплект:2

Примечание:GB/T65-2000 M5X20

№ на схеме:35

Каталожный номер:805300119

Комплект:2

Примечание:GB/T97.1-2002 5

№ на схеме:36

Каталожный номер:805300109

Комплект:2

Примечание:GB/T93-1987 5

№ на схеме:37

Каталожный номер:252600806

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:803164243

Комплект:4

Примечание:EL10LOMD

№ на схеме:39

Каталожный номер:252603803

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:252604946

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:805300014

Комплект:2

Примечание:GB/T 93-1987 10

№ на схеме:42

Наименование:Bolt

Каталожный номер:805000401

Комплект:2

Примечание:GB/T 5782-2000 M10×65

№ на схеме:43

Наименование:Plug

Каталожный номер:252603807

Комплект:1

Примечание:

№ на схеме:44

Наименование:Value

Каталожный номер:803006650

Комплект:1

Примечание:SXF

№ на схеме:45

Наименование:Bolt

Каталожный номер:805000043

Комплект:2

Примечание:GB/T5783-2000 M10×30

№ на схеме:46

Наименование:Solenoid value valve

Каталожный номер:252605345

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:252605346

Комплект:1

Примечание:

№ на схеме:48
