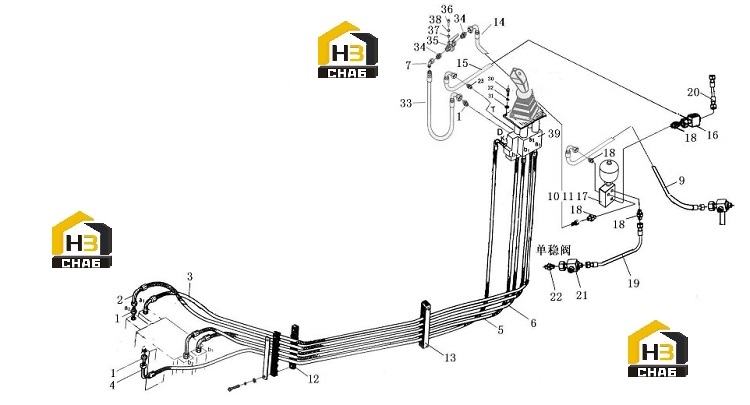

Система гидравлическая пилотная 252604183

Каталожный номер:803601021

Комплект:14

Примечание:I10LM14×1.5ED

№ на схеме:2

Каталожный номер:252600659

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:252600660

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:252600662

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:252600663

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:252600664

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:803164273

Комплект:6

Примечание:LH10L

№ на схеме:8

Каталожный номер:803164243

Комплект:-

Примечание:EL10LOMD

№ на схеме:9

Наименование:Hose

Каталожный номер:252600806

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:805300010

Комплект:2

Примечание:GB/T93-1987 8

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000017

Комплект:2

Примечание:GB/T5783-2000 M8X25

№ на схеме:12

Наименование:Bracket

Каталожный номер:252601567

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:252601568

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:252600674

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:252600670

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:803164606

Комплект:1

Примечание:YL10L

№ на схеме:17

Наименование:Oil supplying block

Каталожный номер:803201536

Комплект:1

Примечание:HPSU-2P

№ на схеме:18

Каталожный номер:803164595

Комплект:4

Примечание:I10LG1/4ED

№ на схеме:19

Каталожный номер:252600671

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:252600672

Комплект:1

Примечание:

№ на схеме:21

Наименование:Joint block

Каталожный номер:251900996

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:252100915

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:803164596

Комплект:1

Примечание:I10LM18×1.5ED

№ на схеме:24

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:25

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:26

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:27

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:28

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:29

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:805000727

Комплект:4

Примечание:GB/T5783-2000 M10X25

№ на схеме:31

Каталожный номер:805300017

Комплект:4

Примечание:GB/T97.1-2002 10

№ на схеме:32

Каталожный номер:805300014

Комплект:4

Примечание:GB/T93-1987 10

№ на схеме:33

Каталожный номер:252600673

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:803164312

Комплект:2

Примечание:I10LG3/8ED

№ на схеме:35

Наименование:Ball Valve

Каталожный номер:800701136

Комплект:1

Примечание:6402 10 17

№ на схеме:36

Наименование:Screw

Каталожный номер:805100338

Комплект:2

Примечание:GB/T65-2000 M5X20

№ на схеме:37

Каталожный номер:805300119

Комплект:2

Примечание:GB/T97.1-2002 5

№ на схеме:38
