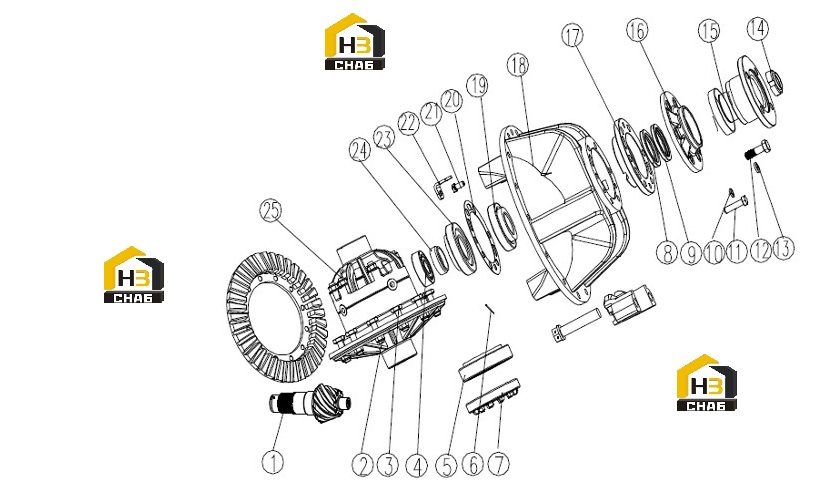

Редуктор главный в сборе

← Мост ведущий в сборе Дифференциал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1.1

Наименование:Pinion

Каталожный номер:82214203

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:Pinion

Каталожный номер:82215101

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:51040002

Комплект:12

Примечание:M12x1.25

№ на схеме:3

Наименование:Bolt

Каталожный номер:75500010

Комплект:12

Примечание:M12X1.25

№ на схеме:4

Наименование:Bearing

Каталожный номер:54000001

Комплект:1

Примечание:102306

№ на схеме:5

Наименование:Bearing

Каталожный номер:54100038

Комплект:2

Примечание:7814

№ на схеме:6

Наименование:Iron ire

Каталожный номер:56000018

Комплект:2

Примечание:2X800

№ на схеме:7

Наименование:Adjust nut

Каталожный номер:75200100

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil seal

Каталожный номер:53500021

Комплект:1

Примечание:60X80X8

№ на схеме:9

Наименование:Oil seal

Каталожный номер:53500020

Комплект:1

Примечание:HMS4 60X80X8

№ на схеме:10

Наименование:Washer

Каталожный номер:52020004

Комплект:1

Примечание:12

№ на схеме:11

Наименование:Bolt

Каталожный номер:75500006

Комплект:1

Примечание:12x1.5x45

№ на схеме:12

Наименование:Bolt

Каталожный номер:75500005

Комплект:5

Примечание:M14x1.5x45

№ на схеме:13

Наименование:Washer

Каталожный номер:52020005

Комплект:5

Примечание:14

№ на схеме:14

Наименование:Lock nut

Каталожный номер:75500013

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flange components

Каталожный номер:82350201

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cap

Каталожный номер:75203629

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing seat

Каталожный номер:82214206

Комплект:1

Примечание:

№ на схеме:18

Наименование:Reducer housing components

Каталожный номер:79800023

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:54100011

Комплект:1

Примечание:31309

№ на схеме:20

Наименование:Washer

Каталожный номер:79605003

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:50004003

Комплект:2

Примечание:M10X20

№ на схеме:22

Наименование:Lock plate

Каталожный номер:75200054

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:54100012

Комплект:1

Примечание:31310

№ на схеме:24

Наименование:Sleeve assembly

Каталожный номер:82666203

Комплект:1

Примечание:

№ на схеме:25

Наименование:Differential assy

Каталожный номер:82214207

Комплект:1

Примечание:
