Рама быстроразъемная 252603985

← Ковш в сборе Рама быстроразъемная 252603932 →

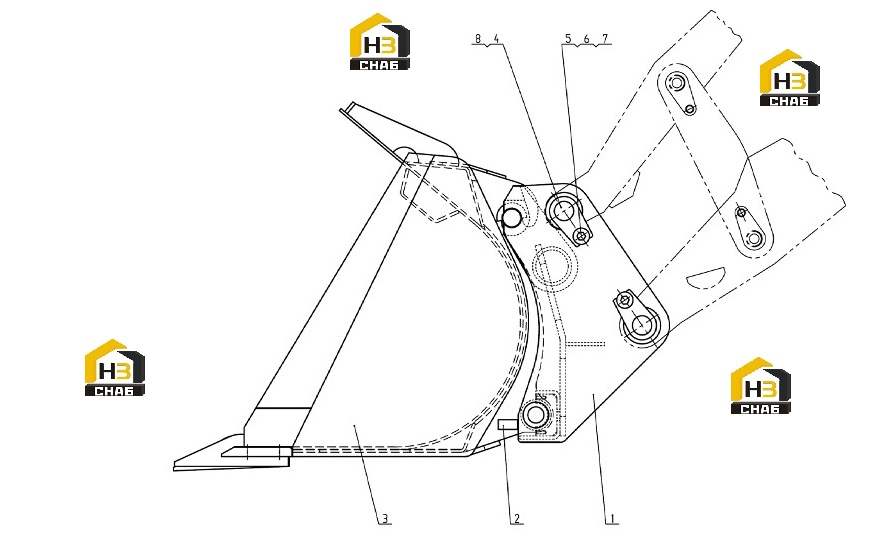

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Quick Coupler Frame

Каталожный номер:252603932

Комплект:1

Примечание:

№ на схеме:2

Наименование:Block

Каталожный номер:252603936

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bucket

Каталожный номер:252603933

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:252603934

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000022

Комплект:4

Примечание:GB5783-86 M16X25

№ на схеме:6

Наименование:Washer

Каталожный номер:805301286

Комплект:4

Примечание:GB93-87 16

№ на схеме:7

Наименование:Washer

Каталожный номер:805301322

Комплект:4

Примечание:GB96-85 16

№ на схеме:8

Наименование:Pin

Каталожный номер:252603935

Комплект:4

Примечание:non-centralized lubrication
