Противовес 252604648

Противовес 252604648

← Противовес 252604915 Система гидравлическая 252604100 →

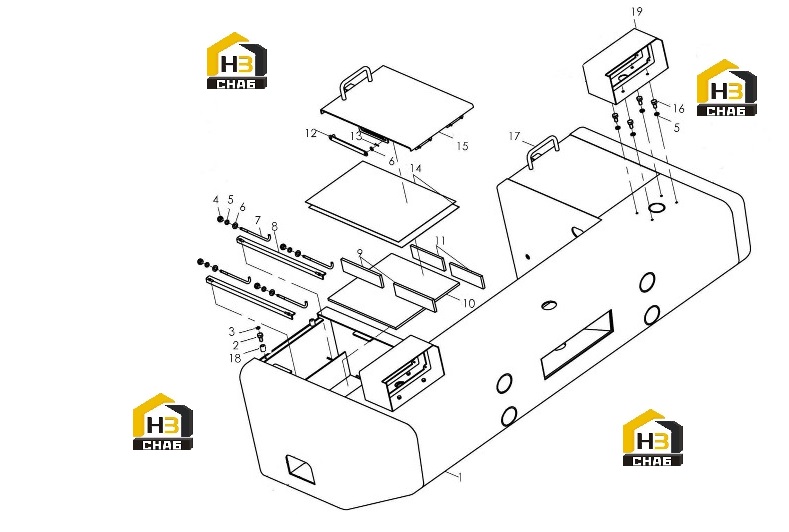

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Counter Weight
Каталожный номер:252604649
Комплект:1
Примечание:(with large fender)
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805100266
Комплект:4
Примечание:GB/T67-2000 M4×12
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300119
Комплект:4
Примечание:GB/T97.1-2002 5
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:805200045
Комплект:4
Примечание:GB/T6170-2000 M8
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300010
Комплект:12
Примечание:GB/T93-1987 8
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300069
Комплект:8
Примечание:GB/T97.1-2002 8
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:250900222
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Locking Angle Iron
Каталожный номер:250900221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clapboard
Каталожный номер:250900224
Комплект:2
Примечание:II
0 ₽
шт
№ на схеме:10
Наименование:plate
Каталожный номер:250900225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clapboard
Каталожный номер:250900223
Комплект:2
Примечание:I
0 ₽
шт
№ на схеме:12
Наименование:Stay Bar
Каталожный номер:252100434
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cotter Pin
Каталожный номер:805600029
Комплект:2
Примечание:GB/T91-2000 2×25
0 ₽
шт
№ на схеме:14
Наименование:Rubber Plate
Каталожный номер:250200241
Комплект:2
Примечание:550×330×1
0 ₽
шт
№ на схеме:15
Наименование:Left Cover
Каталожный номер:252604670
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:805000033
Комплект:8
Примечание:GB/T5783-2000 M8×16
0 ₽
шт
№ на схеме:17
Наименование:Right Cover
Каталожный номер:252604672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:pad
Каталожный номер:250900226
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Rear Lamp-box
Каталожный номер:252101796
Комплект:2
Примечание:
