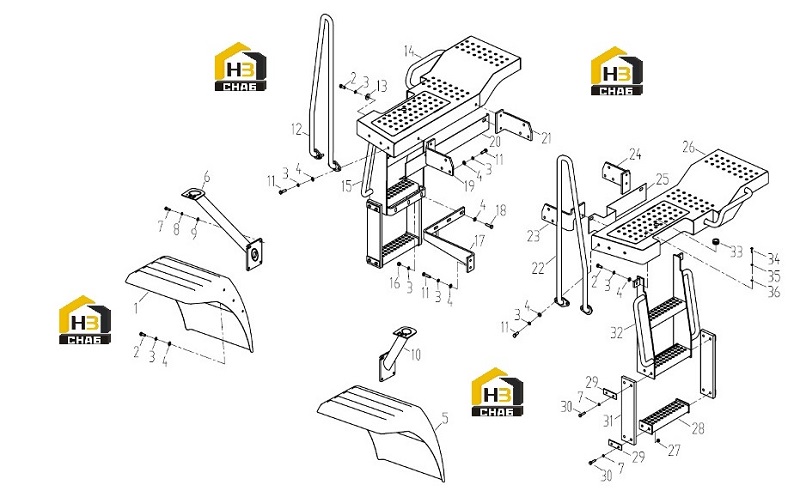

Обвес кабины 252604380

← Тормоз в сборе Обвес кабины 252604198 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right baffle

Каталожный номер:251700285

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805000716

Комплект:21

Примечание:GB/T5783-2000 M12X30

№ на схеме:3

Наименование:Washer

Каталожный номер:805300018

Комплект:44

Примечание:GB/T93-1987 12

№ на схеме:4

Наименование:Washer

Каталожный номер:805300020

Комплект:38

Примечание:GB/T97.1-2002 12

№ на схеме:5

Наименование:Left baffle

Каталожный номер:251700281

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:Right Lamp Support

Каталожный номер:252101013

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:Right Lamp Support

Каталожный номер:252107959

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:805300014

Комплект:24

Примечание:GB/T93-1987 10

№ на схеме:8

Наименование:Washer

Каталожный номер:805300017

Комплект:8

Примечание:GB/T97.1-2002 10

№ на схеме:9

Наименование:Bolt

Каталожный номер:805000043

Комплект:8

Примечание:GB/T5783-2000 M10X30

№ на схеме:10.1

Наименование:Left Lamp Support

Каталожный номер:803164974

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:Left Lamp Support

Каталожный номер:252107961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000045

Комплект:20

Примечание:GB/T5783-2000 M12X40

№ на схеме:12

Наименование:Right Front Fender

Каталожный номер:252604451

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:805301325

Комплект:8

Примечание:GB/T96.2-2002 12

№ на схеме:14

Наименование:Right Fender Welding Parts

Каталожный номер:252604445

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ladder Welding Parts

Каталожный номер:252604206

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:805200049

Комплект:3

Примечание:GB/T6170-2000 M12

№ на схеме:17

Наименование:Right Ladder bracket

Каталожный номер:252600366

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:805000014

Комплект:3

Примечание:GB/T5783-2000 M12X45

№ на схеме:19

Наименование:Right front holder

Каталожный номер:252600367

Комплект:1

Примечание:

№ на схеме:20

Наименование:Right Cover

Каталожный номер:252600370

Комплект:1

Примечание:

№ на схеме:21

Наименование:Right Rear Holder

Каталожный номер:252600368

Комплект:1

Примечание:

№ на схеме:22

Наименование:Left Front Fender

Каталожный номер:252604453

Комплект:1

Примечание:

№ на схеме:23

Наименование:Left Front Holder

Каталожный номер:252604385

Комплект:1

Примечание:

№ на схеме:24

Наименование:Left Rear Holder

Каталожный номер:252600369

Комплект:1

Примечание:

№ на схеме:25

Наименование:Left hood

Каталожный номер:252604383

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left Fender Welding Part

Каталожный номер:252603911

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:805200048

Комплект:10

Примечание:GB/T6170-2000 M10

№ на схеме:28

Наименование:pedal

Каталожный номер:252603907

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plate

Каталожный номер:252601166

Комплект:8

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:805000713

Комплект:16

Примечание:GB/T5783-2000 M10X45

№ на схеме:31

Наименование:Rubber plate

Каталожный номер:252603909

Комплект:4

Примечание:

№ на схеме:32

Наименование:Left Ladder Welding Part

Каталожный номер:252604229

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rubber Sleeve

Каталожный номер:253200690

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:805000616

Комплект:4

Примечание:GB/T5783-2000 M8X12

№ на схеме:35

Наименование:Washer

Каталожный номер:805301353

Комплект:4

Примечание:GB/T97.1-2002 8

№ на схеме:36

Наименование:Washer

Каталожный номер:805300010

Комплект:4

Примечание:GB/T93-1987 8
