Ковш в сборе 252603985

← Рама быстроразъемная 252603932 Установка ковша →

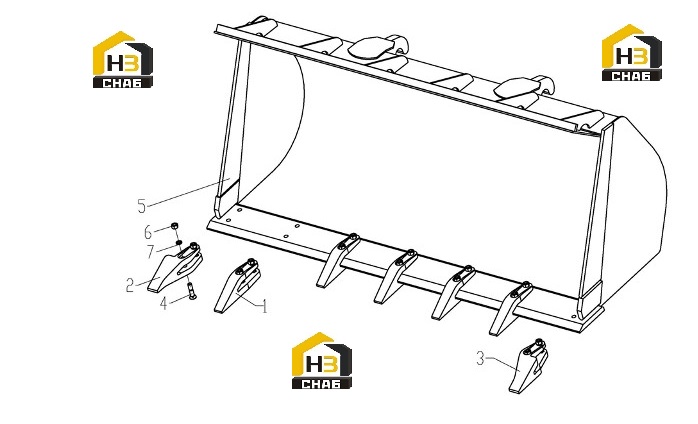

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket Tooth

Каталожный номер:250200251

Комплект:5

Примечание:

№ на схеме:2

Наименование:Side Tooth(right)

Каталожный номер:250900263

Комплект:1

Примечание:

№ на схеме:3

Наименование:Side Tooth(left)

Каталожный номер:250900264

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:252100838

Комплект:14

Примечание:

№ на схеме:5

Наименование:Bucket

Каталожный номер:252603958

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M20

Каталожный номер:805200052

Комплект:14

Примечание:GB/T6170-2000 M20

№ на схеме:7

Наименование:Washer 20

Каталожный номер:805301287

Комплект:14

Примечание:GB/T93-1987 20
