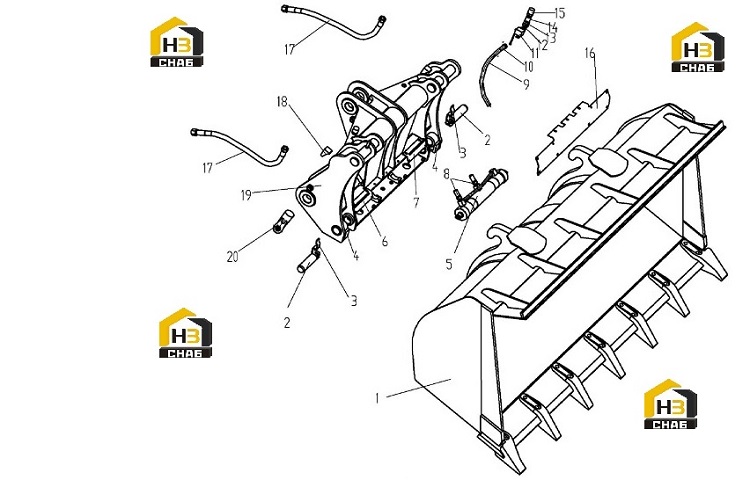

Ковш с цилиндрами

← Машина для сгребания сена 252601434 Ковш в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1A

Наименование:Bucket assy

Каталожный номер:252604515

Комплект:1

Примечание:1.8M3 changeable blade

№ на схеме:1

Наименование:Bucket assy

Каталожный номер:252600883

Комплект:1

Примечание:1.8M3 with bucket tooth

№ на схеме:2

Наименование:Pin

Каталожный номер:252600919

Комплект:2

Примечание:

№ на схеме:3

Наименование:Indicator stick

Каталожный номер:252600918

Комплект:2

Примечание:

№ на схеме:4

Наименование:Limiting block

Каталожный номер:252600922

Комплект:-

Примечание:

№ на схеме:5

Наименование:Cylinder

Каталожный номер:803004320

Комплект:-

Примечание:

№ на схеме:6

Наименование:Right Steering plate

Каталожный номер:252600915

Комплект:1

Примечание:

№ на схеме:7

Наименование:Left Steering plate

Каталожный номер:252600917

Комплект:1

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:803164282

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose assy

Каталожный номер:252600935

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose assy

Каталожный номер:252600936

Комплект:1

Примечание:

№ на схеме:11

Наименование:3-way compact ball valve steel

Каталожный номер:800701135

Комплект:2

Примечание:

№ на схеме:12

Наименование:Joint

Каталожный номер:803164290

Комплект:2

Примечание:LH18L

№ на схеме:13

Наименование:Joint

Каталожный номер:803164281

Комплект:2

Примечание:

№ на схеме:14

Наименование:Quick Coupling

Каталожный номер:803164316

Комплект:2

Примечание:4V14E6×6

№ на схеме:15

Наименование:Dust caps

Каталожный номер:819906026

Комплект:2

Примечание:5209-4M

№ на схеме:16

Наименование:Cover Board

Каталожный номер:252600916

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose assy

Каталожный номер:252600934

Комплект:2

Примечание:

№ на схеме:18

Наименование:Limiting block

Каталожный номер:252600923

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:252600886

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:252601012

Комплект:2

Примечание:
