Ковш 252604852

Ковш 252604852

← Ковш 252604837 Зажим в сборе 251900956 →

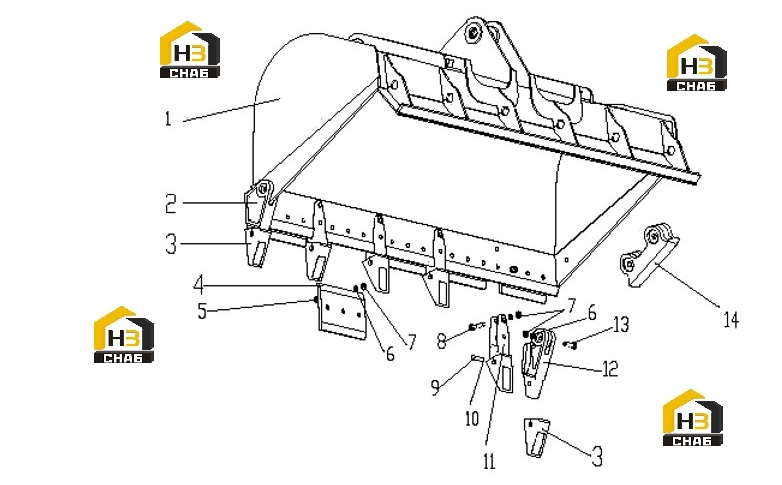

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:252604853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Side tooth
Каталожный номер:251903322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tooth Sleeve
Каталожный номер:251903323
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Blade
Каталожный номер:252604833
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805000106
Комплект:15
Примечание:GB/T5783-2000 M20X60
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300023
Комплект:17
Примечание:GB/T93-1987 20
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:805200052
Комплект:25
Примечание:GB/T6170-2000 M20
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:252100838
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:252500316
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:252500317
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Teeth seat
Каталожный номер:251903324
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Left Side tooth
Каталожный номер:251903321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805000507
Комплект:2
Примечание:GB/T5783-2000 M20X80
0 ₽
шт
№ на схеме:14
Наименование:Jacket
Каталожный номер:252101005
Комплект:2
Примечание:
