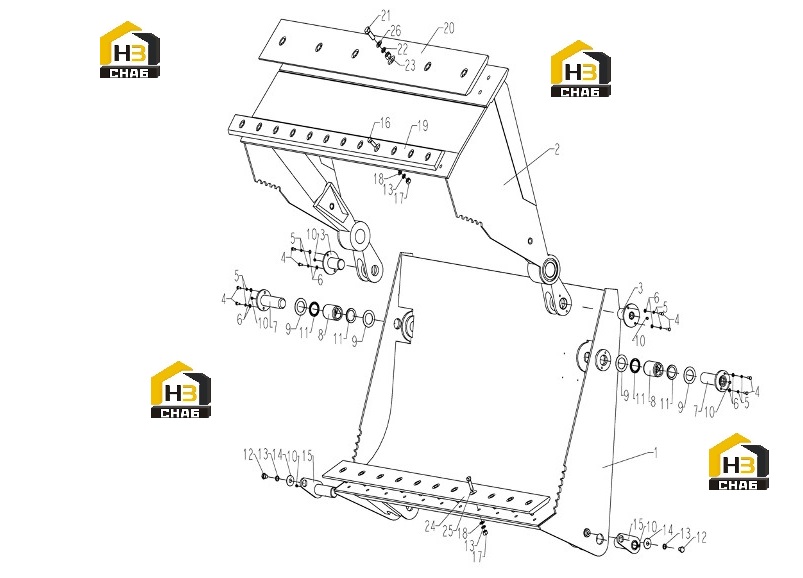

Корпус ковша 251900674

← Корпус быстросменного зажима с восемью звеньями в сборе 251903365 Система тормозная 252604102 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket Body

Каталожный номер:251900675

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bucket Door

Каталожный номер:251900682

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:251900578

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M8X30

Каталожный номер:805000020

Комплект:8

Примечание:GB5783-86 M8X30

№ на схеме:5

Наименование:Washer 8

Каталожный номер:805300010

Комплект:8

Примечание:GB93-87 8

№ на схеме:6

Наименование:Washer 8

Каталожный номер:805300069

Комплект:8

Примечание:GB97.1-85 8

№ на схеме:7

Наименование:Pin shaft

Каталожный номер:251900583

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bushing

Каталожный номер:251900577

Комплект:2

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:251901755

Комплект:12

Примечание:

№ на схеме:10

Наименование:Grease Nipple M10X1

Каталожный номер:801100336

Комплект:6

Примечание:JB/T7940.1-1995 M10X1

№ на схеме:11

Наименование:Seal B50X68X8

Каталожный номер:803164084

Комплект:4

Примечание:GB9877.1-88 B50X68X8

№ на схеме:12

Наименование:Bolt M16X25

Каталожный номер:805000022

Комплект:2

Примечание:GB5783-86 M16X25

№ на схеме:13

Наименование:Washer 16

Каталожный номер:805300011

Комплект:25

Примечание:GB93-87 16

№ на схеме:14

Наименование:Washer 16

Каталожный номер:805300111

Комплект:2

Примечание:GB96-85 16

№ на схеме:15

Наименование:Pin shaft

Каталожный номер:251900585

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M16X45

Каталожный номер:805000026

Комплект:12

Примечание:GB5783-86 M16X45

№ на схеме:17

Наименование:Nut M16

Каталожный номер:805200051

Комплект:23

Примечание:GB6170-86 M16

№ на схеме:18

Наименование:Washer 16

Каталожный номер:805300013

Комплект:23

Примечание:GB97.1-85 16

№ на схеме:19

Наименование:Blade

Каталожный номер:251900692

Комплект:1

Примечание:

№ на схеме:20

Наименование:Main Blade

Каталожный номер:251900693

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M20X55

Каталожный номер:805000378

Комплект:6

Примечание:GB5783-86 M20X55

№ на схеме:22

Наименование:Washer 20

Каталожный номер:805300023

Комплект:6

Примечание:GB93-87 20

№ на схеме:23

Наименование:Nut M20

Каталожный номер:805200052

Комплект:6

Примечание:GB6170-86 M20

№ на схеме:24

Наименование:Blade

Каталожный номер:251900694

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M16X55

Каталожный номер:805000164

Комплект:11

Примечание:GB5783-86 M16X55

№ на схеме:26

Наименование:Washer 20

Каталожный номер:805300112

Комплект:6

Примечание:GB97.1-85 20
