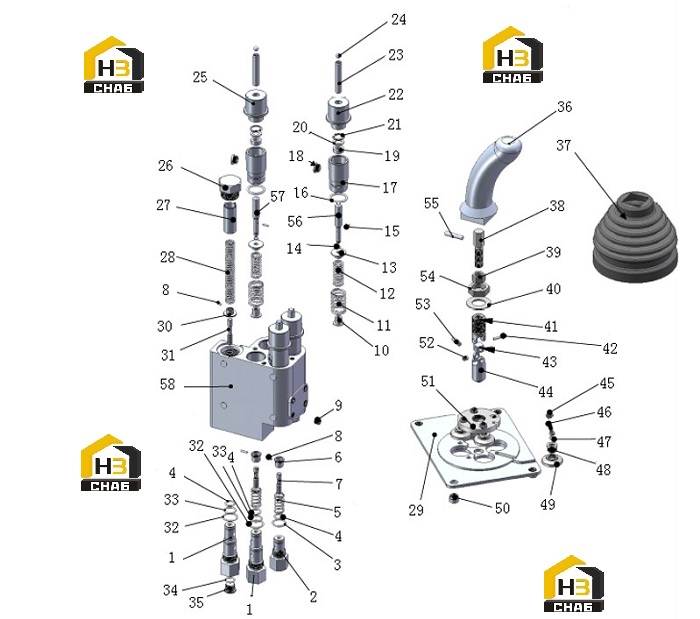

Клапан управляющий dxs-00

← Клапан распределительный d32.3(16mpa) Система рабочая шатуна (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sequence Valve Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:Measuring Valve Seat

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:3

Примечание:18X1.8

№ на схеме:4

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:5

Примечание:12.5X1.8

№ на схеме:5

Наименование:Spring

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:6

Наименование:Spool Seat

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:7

Наименование:Measure Spool

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:GB879-86

Комплект:4

Примечание:φ2.5X12

№ на схеме:9

Наименование:Plug

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:10

Наименование:Spring Seat

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:12

Наименование:Measure Spring

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:13

Наименование:Spring Seat

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:14

Наименование:Steel Wire Block

Каталожный номер:-

Комплект:8

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:GB879-86

Комплект:4

Примечание:φ2X10

№ на схеме:16

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:4

Примечание:22.4X2.8

№ на схеме:17

Наименование:Cover

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plastic plug

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:19

Наименование:Seal

Каталожный номер:-

Комплект:4

Примечание:C1 10 10X16X6

№ на схеме:20

Наименование:Seal Cover

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:21

Наименование:Elasticity Block

Каталожный номер:GB/T893.1-1986

Комплект:4

Примечание:805400089

№ на схеме:22

Наименование:Electricity Magnet

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:24

Наименование:Steel Ball

Каталожный номер:GB308-84

Комплект:4

Примечание:9/32”

№ на схеме:25

Наименование:sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27

Наименование:Guide sleeve

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spring Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sequence Valve Spool

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:2

Примечание:20X1.8

№ на схеме:33

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:2

Примечание:16X1.8

№ на схеме:34

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:1

Примечание:11.8X1.8

№ на схеме:35

Наименование:Plug

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:36

Наименование:Handle

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:37

Наименование:Dustproof Cover

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:38

Наименование:Handle Joint

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:GB/T6170-2000

Комплект:1

Примечание:M12 805200049

№ на схеме:40

Наименование:Small Washer

Каталожный номер:GB848-85

Комплект:1

Примечание:GB848-85 20-140HV

№ на схеме:41

Наименование:Hinge Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:42

Наименование:Lock Pin

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hinge Joint

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:44

Наименование:Hinge Seat

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nut

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:M6 805200053

№ на схеме:46

Наименование:Pin

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:47

Наименование:Thrust Plate

Каталожный номер:GB895.1-86

Комплект:4

Примечание:GB895.1-86

№ на схеме:48

Наименование:Pin seat

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:49

Наименование:Plate

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:50

Наименование:Screw Cover

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:51

Наименование:Plate

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:52

Наименование:Short Pin

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:53

Наименование:Long Pin

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:54

Наименование:Nut

Каталожный номер:GB/T6172.1-2000

Комплект:1

Примечание:M20X1.5 805200058

№ на схеме:55

Наименование:Flexibility Pin

Каталожный номер:GB/T879.1-2000

Комплект:1

Примечание:6X30 805601733

№ на схеме:56

Наименование:Stem1

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:57

Наименование:Stem 2

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:58

Наименование:Valve body

Каталожный номер:-

Комплект:1

Примечание:
