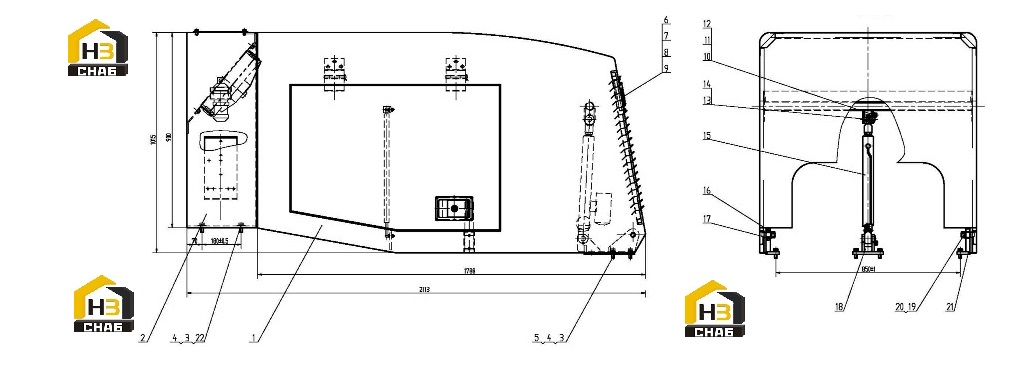

Капот двигателя 252604914

← Система электрическая 252604676 Капот двигателя 252604636 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Hood Assembly

Каталожный номер:252604919

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front Hood Body Assembly

Каталожный номер:252604982

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000048

Комплект:12

Примечание:GB/T5782-2000 M12X35

№ на схеме:4

Наименование:Washer

Каталожный номер:805300018

Комплект:12

Примечание:GB/T93-1987 12

№ на схеме:5

Наименование:Washer

Каталожный номер:805300020

Комплект:12

Примечание:GB/T97.1-2002 12

№ на схеме:6

Наименование:Brand

Каталожный номер:250900479

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:805200046

Комплект:3

Примечание:GB/T6170-2000 M5

№ на схеме:8

Наименование:Washer

Каталожный номер:805300119

Комплект:3

Примечание:GB/T97.1-2002 5

№ на схеме:9

Наименование:Washer

Каталожный номер:805300109

Комплект:3

Примечание:GB/T93-1987 5

№ на схеме:10

Наименование:Bolt

Каталожный номер:805000714

Комплект:2

Примечание:GB/T5783-2000 M10X20

№ на схеме:11

Наименование:Washer

Каталожный номер:805300014

Комплект:2

Примечание:GB/T93-1987 10

№ на схеме:12

Наименование:Washer

Каталожный номер:805300017

Комплект:2

Примечание:GB/T97.1-2002 10

№ на схеме:13

Наименование:Upper Pin shaft

Каталожный номер:252100615

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lower Pin shaft

Каталожный номер:252100616

Комплект:1

Примечание:

№ на схеме:15

Наименование:Jack Mechanism

Каталожный номер:803705160

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hood Left Bracket

Каталожный номер:252100524

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing

Каталожный номер:226800184

Комплект:2

Примечание:GB/T276-1994 61904

№ на схеме:18

Наименование:Bracket

Каталожный номер:252604906

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:805200051

Комплект:2

Примечание:GB/T6170-2000 M16

№ на схеме:20

Наименование:Washer

Каталожный номер:805300013

Комплект:2

Примечание:GB/T97.1-2002 16

№ на схеме:21

Наименование:Hood Right Bracket

Каталожный номер:252100523

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:805300113

Комплект:4

Примечание:GB/T96.1-2000 12
