Кабина (часть1)

← Комплектующие кабины (часть1) Кабина (часть2) →

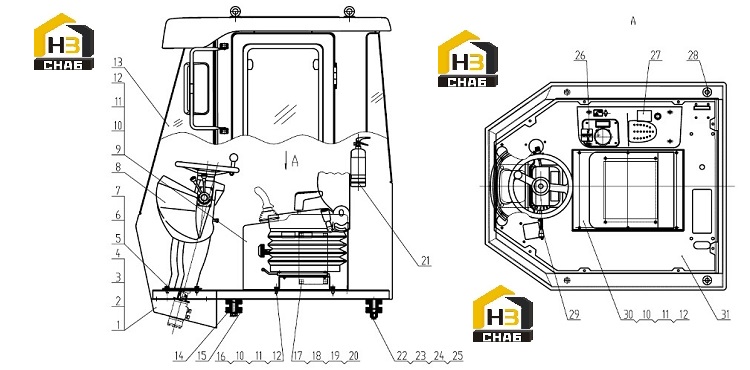

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front baffle

Каталожный номер:252601639

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805000017

Комплект:6

Примечание:GB/T5783-2000 M8X25

№ на схеме:3

Наименование:Washer

Каталожный номер:805300117

Комплект:6

Примечание:GB/T96.1-2002 8

№ на схеме:4

Наименование:Washer

Каталожный номер:805300069

Комплект:6

Примечание:GB/T97.1-2002 8

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000048

Комплект:4

Примечание:GB/T5783-2000 M12X35

№ на схеме:6

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002 12

№ на схеме:7

Наименование:Washer

Каталожный номер:805300018

Комплект:4

Примечание:GB/T93-1987 12

№ на схеме:8

Наименование:Instrument box assy

Каталожный номер:252605234

Комплект:1

Примечание:

№ на схеме:9A

Наименование:Control Box

Каталожный номер:252108728

Комплект:1

Примечание:

№ на схеме:9

Наименование:Control Box

Каталожный номер:252101611

Комплект:1

Примечание:Single-handle

№ на схеме:10

Наименование:Bolt

Каталожный номер:805000727

Комплект:14

Примечание:GB/T5783-2000 M10X25

№ на схеме:11

Наименование:Washer

Каталожный номер:805300017

Комплект:14

Примечание:GB/T97.1-2002 10

№ на схеме:12

Наименование:Washer

Каталожный номер:805300014

Комплект:14

Примечание:GB/T93-1987 10

№ на схеме:13

Наименование:Cab Assembly

Каталожный номер:252604783

Комплект:1

Примечание:(with air-conditioner)

№ на схеме:14

Наименование:Absorber Components

Каталожный номер:252800192

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clapboard

Каталожный номер:252800195

Комплект:8

Примечание:

№ на схеме:16

Наименование:Seat

Каталожный номер:253200831

Комплект:1

Примечание:XGZY03-Q

№ на схеме:17

Наименование:Mounting-plate

Каталожный номер:252101204

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:805000322

Комплект:4

Примечание:GB/T5783-2000 M6X16

№ на схеме:19

Наименование:Washer

Каталожный номер:805300029

Комплект:4

Примечание:GB/T97.1-2002 6

№ на схеме:20

Наименование:Washer

Каталожный номер:805300030

Комплект:4

Примечание:GB/T93-1987 6

№ на схеме:21

Наименование:Fire extinguisher

Каталожный номер:802101240

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:805001909

Комплект:4

Примечание:GB/T5782-2000 M24X140

№ на схеме:23

Наименование:Washer

Каталожный номер:805300034

Комплект:4

Примечание:GB/T93-1987 24

№ на схеме:24

Наименование:Washer

Каталожный номер:805300021

Комплект:4

Примечание:GB/T97.1-2002 24

№ на схеме:25

Наименование:Nut

Каталожный номер:805200117

Комплект:2

Примечание:GB/T6170-2000 M24

№ на схеме:26

Наименование:decal(single-handle operation)

Каталожный номер:252101425

Комплект:1

Примечание:

№ на схеме:27

Наименование:Safety decal

Каталожный номер:819906043

Комплект:1

Примечание:A7275B

№ на схеме:28

Наименование:Cover

Каталожный номер:252102605

Комплект:4

Примечание:

№ на схеме:29

Наименование:gearshift Control System

Каталожный номер:252101538

Комплект:1

Примечание:

№ на схеме:30

Наименование:Mounting-plate

Каталожный номер:252600771

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rubber Floor

Каталожный номер:252605115

Комплект:1

Примечание:
