Дверь кабины

← Кабина (часть2) Стекло переднее →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

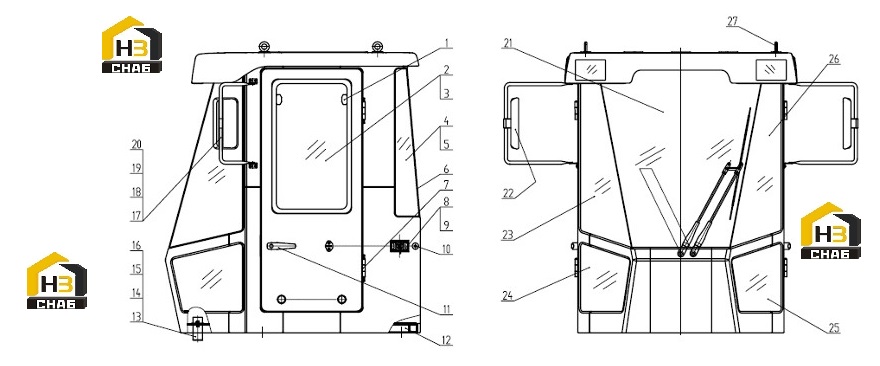

№ на схеме:1

Наименование:Glass lock

Каталожный номер:251801141

Комплект:4

Примечание:

№ на схеме:2

Наименование:Windscreen L

Каталожный номер:252901404

Комплект:1

Примечание:

№ на схеме:3

Наименование:Windscreen R

Каталожный номер:252901405

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rear Windscreen L

Каталожный номер:252600201

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rear Windscreen R

Каталожный номер:252600202

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rear Windscreen

Каталожный номер:252600203

Комплект:1

Примечание:

№ на схеме:7

Наименование:Door hinge components

Каталожный номер:251800475

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring Lock

Каталожный номер:800101440

Комплект:1

Примечание:NBS510D

№ на схеме:9

Наименование:Lock cover

Каталожный номер:800302273

Комплект:1

Примечание:510D

№ на схеме:10

Наименование:Absorber Assembly

Каталожный номер:253000128

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lock (Alloy-handle)

Каталожный номер:801503840

Комплект:1

Примечание:502A

№ на схеме:12B

Наименование:Chassis Assembly

Каталожный номер:252604056

Комплект:1

Примечание:ROPS, double-brake

№ на схеме:12A

Наименование:Chassis Assembly

Каталожный номер:252604615

Комплект:1

Примечание:

№ на схеме:12

Наименование:chassis Assembly

Каталожный номер:252604060

Комплект:1

Примечание:ROPS

№ на схеме:13

Наименование:Air-conditioner Pipe

Каталожный номер:252901487

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:805000017

Комплект:4

Примечание:GB/T5783-2000 M8X25

№ на схеме:15

Наименование:Washer

Каталожный номер:805300010

Комплект:4

Примечание:GB/T93-1987 8

№ на схеме:16

Наименование:Washer

Каталожный номер:805300069

Комплект:4

Примечание:GB/T97.1-2002 8

№ на схеме:17

Наименование:Rearview mirror Bracket assy

Каталожный номер:251800537

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:805000031

Комплект:8

Примечание:GB/T5783-2000 M6X25

№ на схеме:19

Наименование:Washer

Каталожный номер:805300029

Комплект:8

Примечание:GB/T97.1-2002 6

№ на схеме:20

Наименование:Washer

Каталожный номер:805300030

Комплект:8

Примечание:GB/T93-1987 6

№ на схеме:21

Наименование:Front Windscreen

Каталожный номер:252600200

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear Wing mirror

Каталожный номер:801902760

Комплект:2

Примечание:XGHJ410X190-W

№ на схеме:23

Наименование:Front Windscreen R

Каталожный номер:252600199

Комплект:1

Примечание:

№ на схеме:24

Наименование:Front Windscreen R

Каталожный номер:252600197

Комплект:1

Примечание:

№ на схеме:25

Наименование:Front Windscreen L

Каталожный номер:252600196

Комплект:1

Примечание:

№ на схеме:26

Наименование:Front Windscreen L

Каталожный номер:252600198

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lofting-ring Bolt

Каталожный номер:805100348

Комплект:4

Примечание:GB/T825-1988 M16
