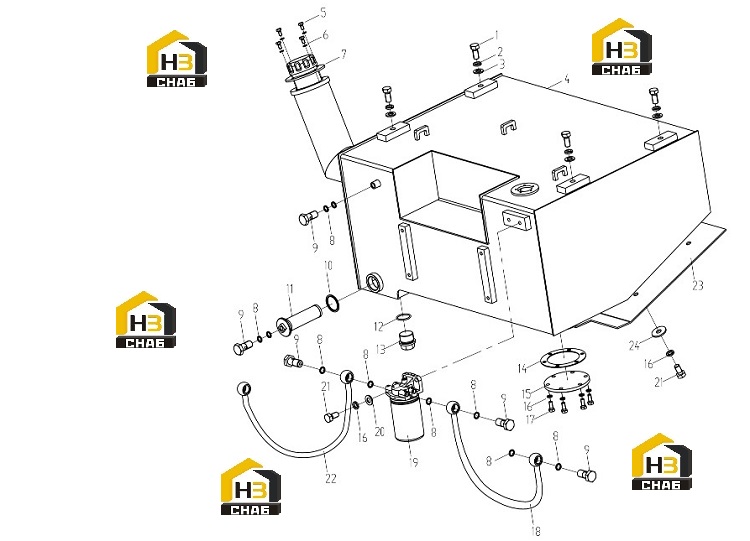

Бак дизельный 252601573

← Бак дизельный 252604081 Система гидротрансформатора коробки передач 252604051 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:805000013

Комплект:4

Примечание:GB/T5783-2000 M16×35

№ на схеме:2

Наименование:Washer

Каталожный номер:805300011

Комплект:4

Примечание:GB/T93-1987 16

№ на схеме:3

Наименование:Washer

Каталожный номер:805300013

Комплект:4

Примечание:GB/T97.1-2002 16

№ на схеме:4

Наименование:Fuel Tank Welding Parts

Каталожный номер:252601367

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000033

Комплект:4

Примечание:GB/T5783-2000 M8×16

№ на схеме:6

Наименование:Washer

Каталожный номер:805300010

Комплект:4

Примечание:GB/T93-1987 8

№ на схеме:7А

Наименование:Oil Filter

Каталожный номер:803164230

Комплект:1

Примечание:(matched)

№ на схеме:7

Наименование:Oil Filter

Каталожный номер:805002278

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:805300024

Комплект:10

Примечание:JB/T982-1977 14

№ на схеме:9

Наименование:Hollow Bolt

Каталожный номер:269900184

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:803164100

Комплект:1

Примечание:JB/T982-1977 45

№ на схеме:11

Наименование:Oil Filter Assembly

Каталожный номер:803004300

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring Seal

Каталожный номер:801100042

Комплект:1

Примечание:GB1235-76 45×3.5

№ на схеме:13

Наименование:Plug

Каталожный номер:250200221

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:250200206

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil drain Flange

Каталожный номер:252800419

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:805300014

Комплект:8

Примечание:GB/T93-1987 10

№ на схеме:17

Наименование:Bolt

Каталожный номер:805000727

Комплект:6

Примечание:GB/T5783-2000 M10×25

№ на схеме:18

Наименование:Oil-inlet Hose

Каталожный номер:252600693

Комплект:1

Примечание:

№ на схеме:19

Наименование:fuel Coarse Filter

Каталожный номер:800101754

Комплект:1

Примечание:(Engine Belt)

№ на схеме:20

Наименование:Washer

Каталожный номер:805300017

Комплект:2

Примечание:GB/T97.1-2002 10

№ на схеме:21

Наименование:Bolt

Каталожный номер:805000714

Комплект:8

Примечание:GB/T5783-2000 M10×20

№ на схеме:22

Наименование:Hose

Каталожный номер:252600694

Комплект:1

Примечание:

№ на схеме:23

Наименование:baffle

Каталожный номер:252601368

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:805300102

Комплект:6

Примечание:GB/T96.1-2002 10
