Узел гидравлической системы с комплектующими 0043012000

Узел гидравлической системы с комплектующими 0043012000

← Патрубки и шланги гидравлической системы 0043012000 Бак гидравлический 0042212013 (xz320) →

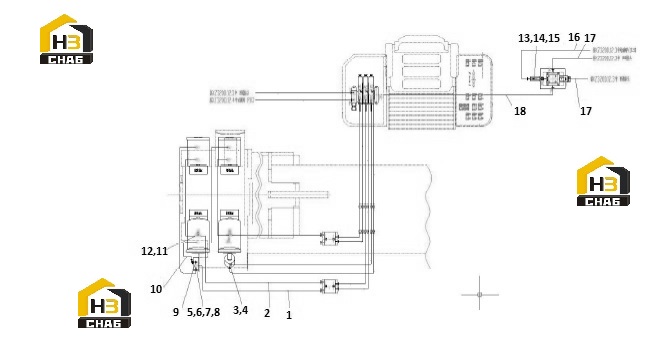

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:101028360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:101028990
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cylinder
Каталожный номер:101001342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:101028465
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve
Каталожный номер:101000216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:104000431
Комплект:2
Примечание:M6x45 GB/T5783
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:104030305
Комплект:2
Примечание:M6 GB/T6170
0 ₽
шт
№ на схеме:8
Наименование:Washer Spring
Каталожный номер:104040009
Комплект:2
Примечание:6 GB/T93
0 ₽
шт
№ на схеме:9
Наименование:Adapter
Каталожный номер:101020416
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:101026007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Adapter
Каталожный номер:101020191
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tee
Каталожный номер:101020714
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Valve
Каталожный номер:101001202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Adapter
Каталожный номер:101020501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adapter
Каталожный номер:101027822
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose
Каталожный номер:101027664
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:101027664
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:101028939
Комплект:1
Примечание:
