Соединитель фланцевый и шланги 0041812000

Соединитель фланцевый и шланги 0041812000

← Комплектующие гидравлической системы 0041812000 Система гидравлическая с комплектующими 0041812000 →

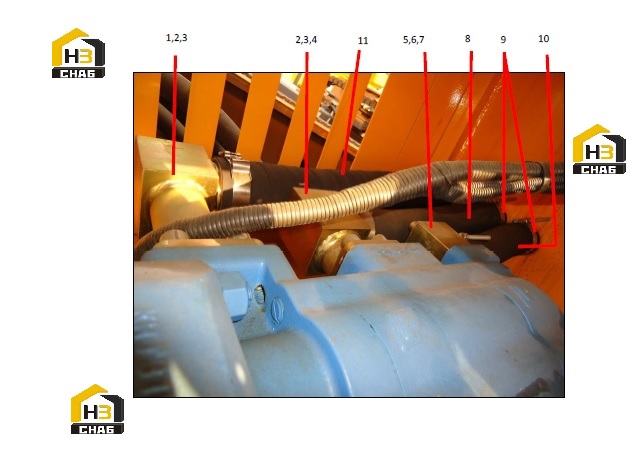

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:104020277
Комплект:8
Примечание:GB/T70.1
0 ₽
шт
№ на схеме:2
Наименование:Washer Spring
Каталожный номер:104040005
Комплект:8
Примечание:12 GB/T93
0 ₽
шт
№ на схеме:3
Наименование:Flange Fitting
Каталожный номер:0041612016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange Fitting
Каталожный номер:0041612011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange Fitting
Каталожный номер:0041612008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer Spring
Каталожный номер:104040030
Комплект:6
Примечание:GB/T93
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:104020123
Комплект:4
Примечание:GB/T70.1
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:101025464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hoop
Каталожный номер:111010250
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:101025463
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:101025465
Комплект:1
Примечание:
