Система двигателя 0042407000

Система двигателя 0042407000

← Бак гидравлический 0042212013 (xz320d) Фильтр воздушный в сборе 0042407010 →

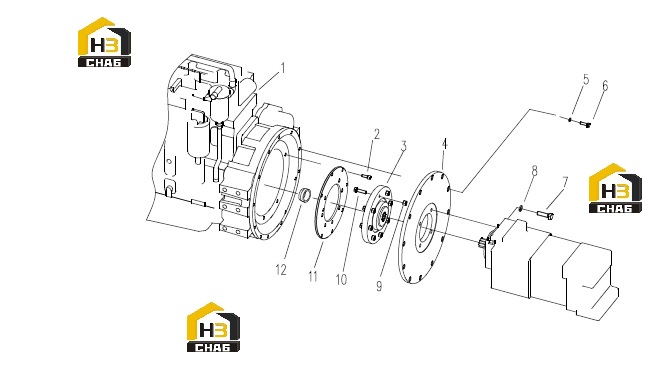

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Engine
Каталожный номер:100000216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:104020135
Комплект:8
Примечание:M10x30 GB/T70.1
0 ₽
шт
№ на схеме:3
Наименование:Drive Coupling
Каталожный номер:103040081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange
Каталожный номер:0042107026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washing Spring
Каталожный номер:104040008
Комплект:12
Примечание:10 GB/T93
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:104000496
Комплект:12
Примечание:M10x35 GB/T5783
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:104000340
Комплект:4
Примечание:M14x40 GB/T5783
0 ₽
шт
№ на схеме:8
Наименование:Washing Spring
Каталожный номер:104050013
Комплект:4
Примечание:14 GB/T93
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:104030012
Комплект:8
Примечание:M12 GB/T6170
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:104000118
Комплект:8
Примечание:M12x45 GB/T5783
0 ₽
шт
№ на схеме:11
Наименование:Connect Mount
Каталожный номер:0042107027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Limit Block
Каталожный номер:0042407146
Комплект:1
Примечание:6CTA8.3
