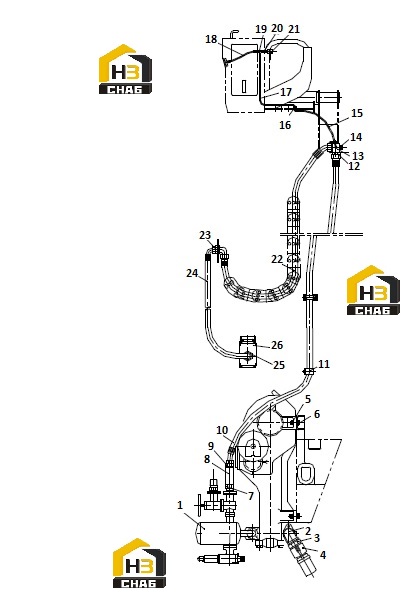

Система буровая 0041613000

← Капот двигателя и крышки 0041709000 Комплектующие буровой системы 0041613000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mud Pump

Каталожный номер:101000732

Комплект:1

Примечание:BW-320F

№ на схеме:2

Наименование:Coupler

Каталожный номер:106000190

Комплект:1

Примечание:90 GB/T3289.2

№ на схеме:3

Наименование:Fhc Body

Каталожный номер:106000036

Комплект:1

Примечание:TYPE:C

№ на схеме:4

Наименование:Fhc Body

Каталожный номер:106000035

Комплект:1

Примечание:TYPE:F

№ на схеме:5

Наименование:Bolt

Каталожный номер:104000057

Комплект:4

Примечание:M16x60 GB/T5782

№ на схеме:6

Наименование:Nut

Каталожный номер:104030167

Комплект:4

Примечание:M16x60 GB/T6184

№ на схеме:7

Наименование:Cap

Каталожный номер:101030201

Комплект:1

Примечание:DTG1/2ED

№ на схеме:8

Наименование:Coupler

Каталожный номер:0041713001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Coupler

Каталожный номер:0041213001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube

Каталожный номер:101022508

Комплект:1

Примечание:N2SNHEHA424224-3800

№ на схеме:11

Наименование:Pipe clincher

Каталожный номер:101010276

Комплект:2

Примечание:TLPG3-542

№ на схеме:12

Наименование:Nut

Каталожный номер:101020780

Комплект:1

Примечание:M52x2 N42L

№ на схеме:13

Наименование:Coupler

Каталожный номер:0041213002

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cap

Каталожный номер:101030197

Комплект:1

Примечание:DTM16x1.5ED

№ на схеме:15

Наименование:Tube

Каталожный номер:101020819

Комплект:1

Примечание:N1SNHFHA080804-1235

№ на схеме:16

Наименование:Coupler

Каталожный номер:101020766

Комплект:1

Примечание:L08L/30N

№ на схеме:17

Наименование:Tube

Каталожный номер:101020816

Комплект:1

Примечание:N1SNHFHA080804-1575

№ на схеме:18

Наименование:Tube

Каталожный номер:101023307

Комплект:1

Примечание:N1SNHAA0080804-260

№ на схеме:19

Наименование:Coupler

Каталожный номер:101022532

Комплект:1

Примечание:YL08L

№ на схеме:20

Наименование:Coupler

Каталожный номер:101020742

Комплект:1

Примечание:I08L/24N

№ на схеме:21

Наименование:Shutoff valve

Каталожный номер:106000291

Комплект:1

Примечание:Q11F-64P-1/4

№ на схеме:22

Наименование:Tube

Каталожный номер:101022507

Комплект:1

Примечание:N2SNHEHA353520-4200

№ на схеме:23

Наименование:Coupler

Каталожный номер:101020771

Комплект:1

Примечание:L35L/41N

№ на схеме:24

Наименование:Tube

Каталожный номер:101025462

Комплект:1

Примечание:N2SNHAHA353520-1200

№ на схеме:25

Наименование:Coupler

Каталожный номер:101025050

Комплект:1

Примечание:I35LG1 1/2ED

№ на схеме:26

Наименование:Mud Swivel

Каталожный номер:0041613037

Комплект:1

Примечание:
