Радиатор в сборе 0042407103

Радиатор в сборе 0042407103

← Фильтр воздушный в сборе 0042407010 Радиатор с комплектующими 0042407001 →

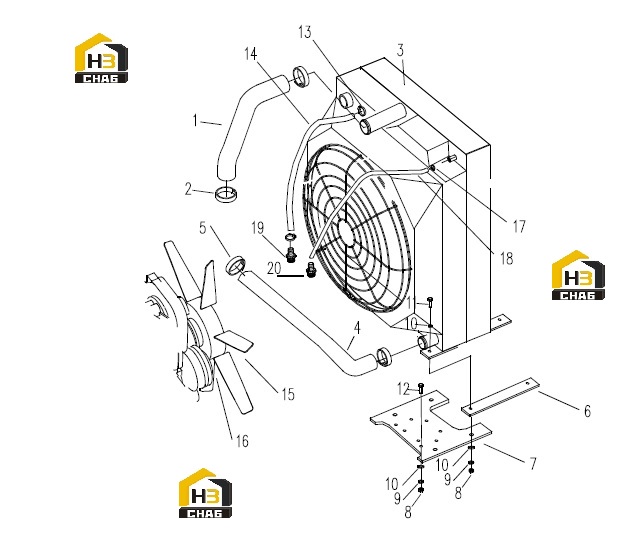

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:0042407104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:T-Clamp
Каталожный номер:111010119
Комплект:3
Примечание:ф70
0 ₽
шт
№ на схеме:3
Наименование:Radiator
Каталожный номер:100010586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:0042407105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:T-Clamp
Каталожный номер:111010238
Комплект:1
Примечание:ф64
0 ₽
шт
№ на схеме:6
Наименование:Rubber Board
Каталожный номер:0042407004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connecting Plate
Каталожный номер:0042407005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:104030086
Комплект:8
Примечание:M14 GB/T6170
0 ₽
шт
№ на схеме:9
Наименование:Spring Washing
Каталожный номер:104050013
Комплект:8
Примечание:14 GB/T93
0 ₽
шт
№ на схеме:10
Наименование:Washing
Каталожный номер:104040082
Комплект:4
Примечание:14 GB/T7.1
0 ₽
шт
№ на схеме:11
Наименование:Blot
Каталожный номер:104000405
Комплект:8
Примечание:M14x80 GB/T5783
0 ₽
шт
№ на схеме:12
Наименование:Blot
Каталожный номер:104000429
Комплект:4
Примечание:M14x50 GB/T5783
0 ₽
шт
№ на схеме:13
Наименование:Hose Clamp
Каталожный номер:111010115
Комплект:2
Примечание:d20 JB/T8870
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:0042207010
Комплект:1
Примечание:ф10-900 HG/T3036
0 ₽
шт
№ на схеме:15
Наименование:Adpater
Каталожный номер:0041607132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Fan
Каталожный номер:100010017
Комплект:1
Примечание:ф700
0 ₽
шт
№ на схеме:17
Наименование:Hose Clamp
Каталожный номер:111010113
Комплект:2
Примечание:d25 JB/T8870
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:0042207009
Комплект:1
Примечание:ф20-1100 HG/T2491
0 ₽
шт
№ на схеме:19
Наименование:Tie-In
Каталожный номер:0041607135
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Tie-In
Каталожный номер:0042107019
Комплект:1
Примечание:
