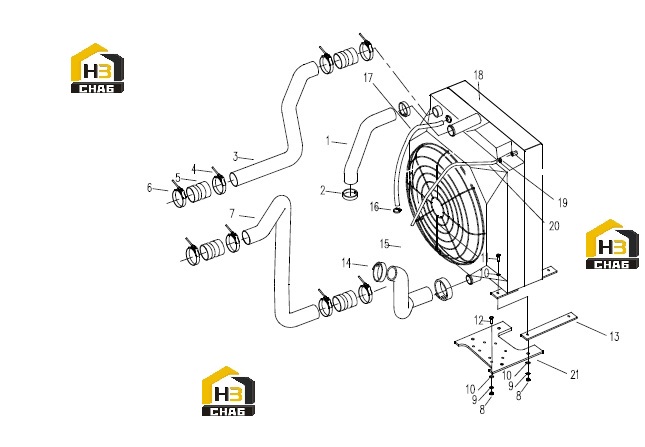

Патрубки радиатора 0042407134

← Радиатор с комплектующими 0042407001 Глушитель 0041607160 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:0042407140

Комплект:1

Примечание:

№ на схеме:2

Наименование:T-Clamp

Каталожный номер:3001837

Комплект:3

Примечание:ф74

№ на схеме:3

Наименование:Pipe

Каталожный номер:0042407138

Комплект:1

Примечание:2

№ на схеме:4

Наименование:T-Clamp

Каталожный номер:111010253

Комплект:1

Примечание:ф87

№ на схеме:5

Наименование:Tube

Каталожный номер:0042407135

Комплект:1

Примечание:

№ на схеме:6

Наименование:T-Clamp

Каталожный номер:111010230

Комплект:2

Примечание:ф92

№ на схеме:7

Наименование:Pipe

Каталожный номер:0042407136

Комплект:4

Примечание:1

№ на схеме:8

Наименование:Nut

Каталожный номер:104030086

Комплект:8

Примечание:M14 GB/T6170

№ на схеме:9

Наименование:Spring Washing

Каталожный номер:104050013

Комплект:8

Примечание:14 GB/T93

№ на схеме:10

Наименование:Washing

Каталожный номер:104040082

Комплект:4

Примечание:14 GB/T7.1

№ на схеме:11

Наименование:Blot

Каталожный номер:104000225

Комплект:1

Примечание:M14x40 GB/T5783

№ на схеме:12

Наименование:Blot

Каталожный номер:104000064

Комплект:4

Примечание:M14x100 GB/T5782

№ на схеме:13

Наименование:Rubber Board

Каталожный номер:0042407139

Комплект:2

Примечание:JB/T8870

№ на схеме:14

Наименование:T-Clamp

Каталожный номер:111010253

Комплект:1

Примечание:ф74 HG/T3036

№ на схеме:15

Наименование:Pipe

Каталожный номер:0042407137

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Clamp

Каталожный номер:111010129

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube

Каталожный номер:101028033

Комплект:2

Примечание:

№ на схеме:18

Наименование:Radiator

Каталожный номер:100010711

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Clamp

Каталожный номер:111010095

Комплект:1

Примечание:d32 JB/T8870

№ на схеме:20

Наименование:Tube

Каталожный номер:101028034

Комплект:1

Примечание:ф20 HG/T2491

№ на схеме:21

Наименование:Connecting Plate

Каталожный номер:0042407141

Комплект:1

Примечание:
