Насос и соединитель фланцевый 0041812000

← Шланги и соединитель для измерения давления 0041812000 Адаптер гидравлической системы 0041812000 →

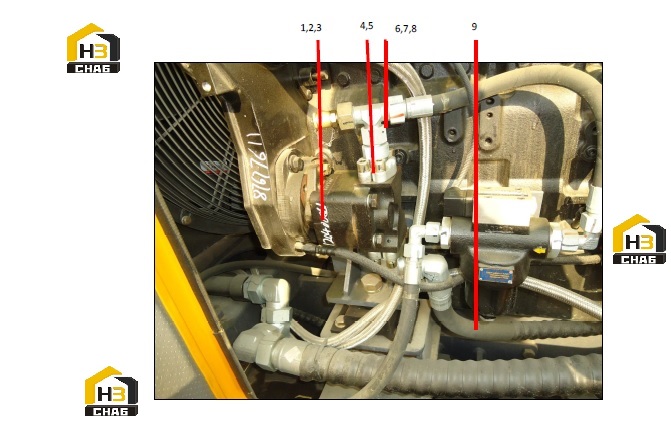

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump

Каталожный номер:101000796

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:104020009

Комплект:2

Примечание:GB/T70.1

№ на схеме:3

Наименование:Washer Spring

Каталожный номер:104040030

Комплект:6

Примечание:GB/T93

№ на схеме:4

Наименование:Elbow

Каталожный номер:101020434

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange Fitting

Каталожный номер:101027823

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange Fitting

Каталожный номер:101028040

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tee

Каталожный номер:101020565

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gauge Fitting

Каталожный номер:101021337

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:101025472

Комплект:1

Примечание:
