Блок клапанов и патрубки 0043012000

Блок клапанов и патрубки 0043012000

← Насос шестеренный гидравлической системы 0043012000 Адаптер и соединитель трехходовой 0043012000 →

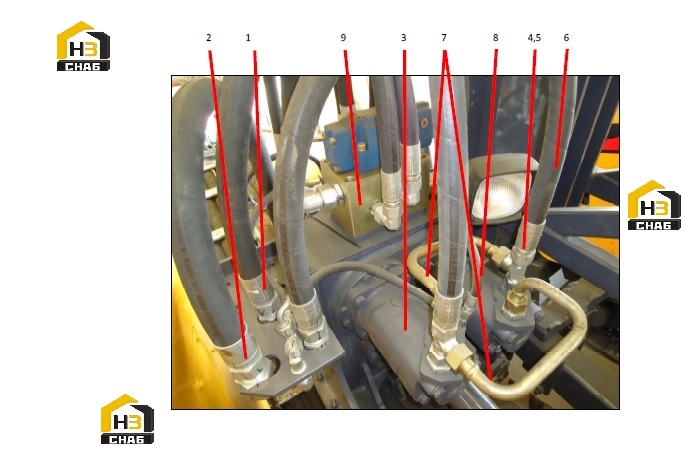

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bulkhead Elbow
Каталожный номер:101028071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bulkhead Elbow
Каталожный номер:101020522
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Motor
Каталожный номер:101000496
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:101022833
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tee
Каталожный номер:101022898
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:101025507
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:0041612039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:101025508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve Block
Каталожный номер:0041412009
Комплект:1
Примечание:
